防爆烟气、有毒气体在线分析小屋

日期:2018-05-18 11:32 人气:

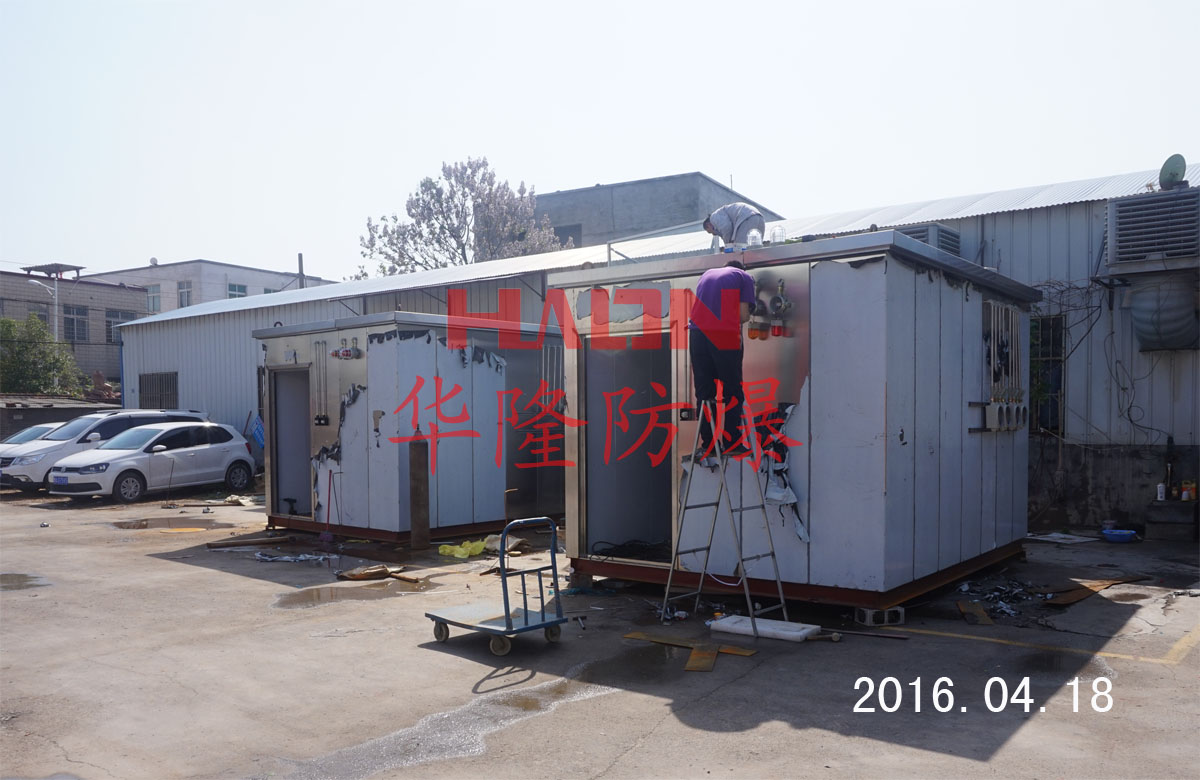

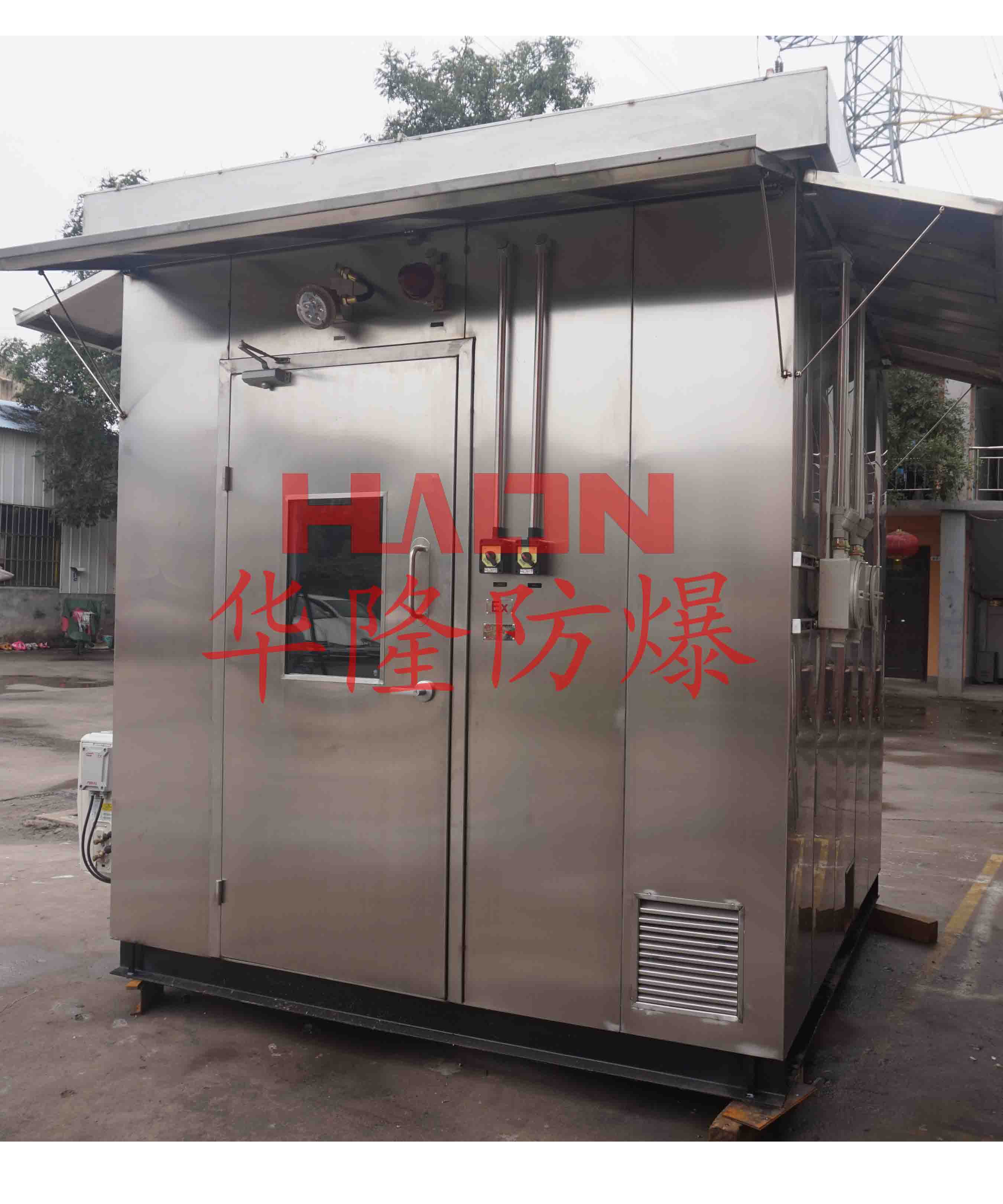

防爆烟气、有毒气体在线分析小屋
正规防爆小屋的特点:
1.可以做成两种方式,第一种是小屋为正压型,内部的东西就不用做成防爆的,第二种是小屋为普通型,内部的东西做成防爆的,有分析仪在内就把分析仪放在正压柜内。
2.材质:可做成外墙不锈钢,内腔碳钢喷塑,也可做成内、外都为不锈钢材质
3.一般规格为:3米*3米*2.7米,2.5米*3米*2.7米,3米*4米*2.7米,宽度不要超过3米,不然运输不方便,属于超宽范围,
4.报警:分别是可燃气体探测器(H2),氧气探测器(CO),有毒气体探测器(H2S),
5.内置防爆空调,排风扇,防爆防腐应急荧光灯,防爆防腐照明开关,防爆声光报警器

一、概述
    分析小屋是八十年代中期国际上开始流行的一项新技术。它集工业在线仪表的组合、成套、安装应用于一体,并首先在炼油、化工企业中得到广泛应用。现场分析室的规范化、专业化设计使表的现场安装、维护更加方便,并为仪表提供了良好的操作和运行环境,在工艺装置中得到了越来越多的应用。我公司生产的系列分析小屋采用强制通风正压防爆的方法,防止因内部释放可燃性气体以及外部爆炸性环境而引起的爆炸危险。分析小屋采用型钢结构,内外墙均为钢板,中间为隔热层。分析小屋适用于石油、化工等行业Ⅱ类1区或2区场所的爆炸性环境。
二、系统的组成
    在线防爆分析室是可广泛适用于冶金、化工、纺织、炼油等行业,它是可用于I区、Ⅱ区等危险场所的一种防爆工业产品,现场只要提供电、气,在线仪表即可在危险场所安全、稳定、可靠的工作,同时,在分析室内执行操作的工作人员也可得到安全保障。
该系统由以下五部分组成:
    1. 分析室主体(双层结构,中间填有保温隔热防火材料)
    2. 室内危险气体浓度监测系统
    3. 烟气在线检测系统
    4.氧分析仪
    5.气体分析仪
    6.成套分析系统,
    7.声光报警联锁系统
    8.仪表电源系统
    9. 公用电源系统
三、使用条件
    1 适用范围:
1) 室内环境温度:5℃~+45℃
2) 环境湿度:相对湿度不大于95%
3) 海拔高度:不超过2000m
4) 分析室内温度根据内装分析仪表器的要求,采取暖气或空调措施。
5) 分析室引风管入口处应处于非危险区。
    2 安装使用条件:
1)环境温度: -20℃~40℃
2)电源: AC220±10% 50Hz
3)大气压力: 50 KPa-- 106 KPa
4)海拔高度: < 2000m
5)无强烈震动
四、结构及主要技术参数
    1 小屋结构形式:采用内外钢结构,将分析仪表、预处理、控制单元组装在分析室内,分析室现场就近安装。取样探头在室外减压站前安装。分析室主体采用内外钢质结构,内外均为冷扎(或不锈钢)钢板,底座采用10号槽钢,四周龙骨方钢结构,内外板均喷塑处理,中间夹层厚70mm,其间填充有阻燃、保温、隔热材料。室内安装有防爆空调,可调节室内温度。电配系统为管线系统,配有防爆配电箱。照明系统采用防爆应急日光灯。分析室内还具有通风、换气、过滤装置。单开门结构,配有玻璃看窗和逃生门锁。采用特殊加工技术,均达到密封性、防腐、防尘、控制温度等功能。
    2 主要技术特点:
※全封闭系统,为现场分析创造最安全环境。
※整体防爆功能。
※高质量的报警信号输出(DCS)
※防尘、防水
※防静电、防火花功能。
※恒温、恒湿功能。
※防振动功能。
※隔离环境污染功能。
※抗环境腐蚀功能、抗现场干扰。
※整体接地,接地电阻<4Ω。
    3 主要技术参数:
A:防爆等级:ExdⅡBT4~ExdⅡCT6,制作等级根据用户要求而定。B:分析室内浓度超限(25%LEL)时声光报警
C:电源:220VAC±10%,50Hz,20A
D:防护等级:≥IP56E:内压力正常值:30 -100Pa
 ,防爆检修插座,防爆接线箱,防爆配电箱,
