正确的认识防爆等级

日期:2018-09-13 15:21 人气:0
此文章版权华隆电气所有-转载复制请注明出处
正确的认识防爆等级

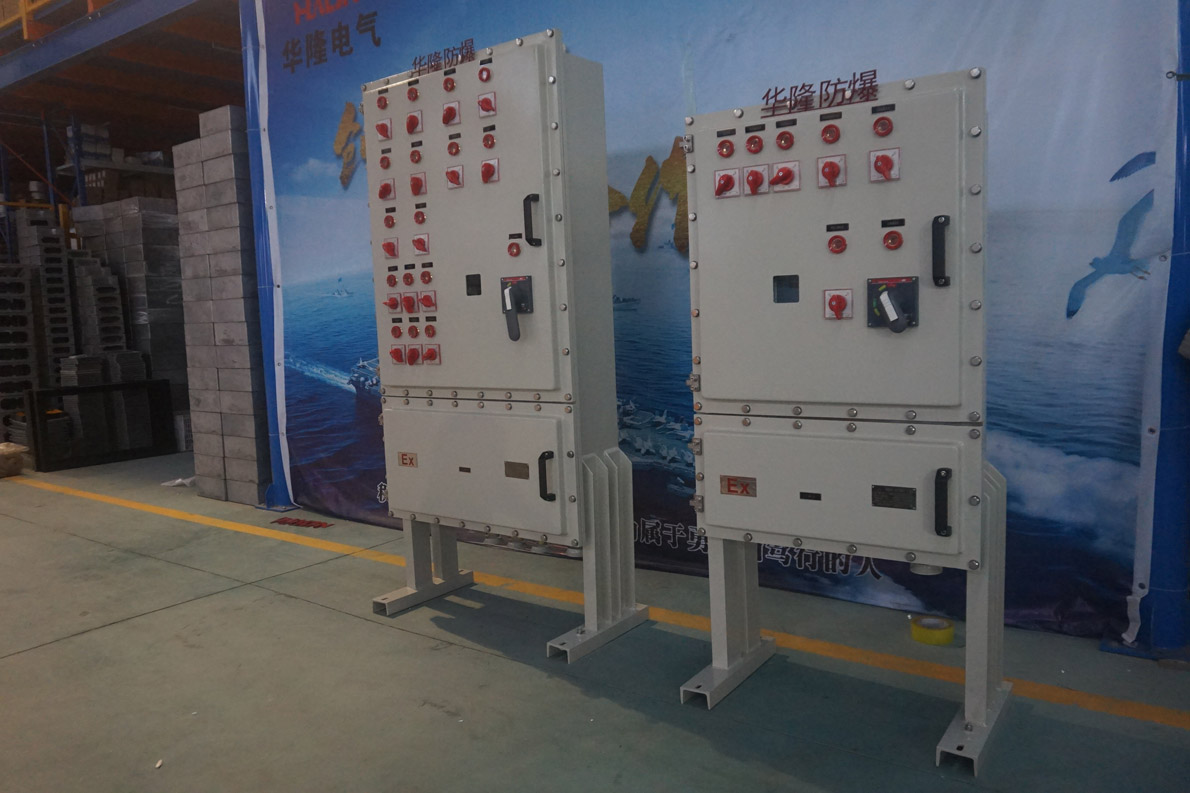

先来详细讲解一下防爆等级中各个型号,代表什么意思,在实际过程中如何选择,以防爆配电箱为例。
1. 证书标记:ExdIIBT4Gb/ExtDA21IP65T130℃,这是一个气体防爆和粉尘防爆通用的证书,(/)前部代表气体防爆等级,(/)后部分代表粉尘防爆。
Ex—防爆标记,是ICE(国际电工委员会)防爆等级的标准格式
d—隔爆型,代表主体防爆形式是隔爆型,
ⅡB—代表的是气体防爆中的B类防爆形式,
T4—代表温度组别
Gb—代表本产品适用于1区的防爆形式
对于后半部分的粉尘防爆部分,只要在气体防爆的基础上防护等级中的防尘等级做到最高级6级就可以了
tD-代表外壳保护类型(由外壳防止粉尘点燃型设备)
A21-代表适用的区域,适用于21区,22区
IP65—代表的防护等级
在实际环境中选择合格的防爆等级很重要。首先要明确两个大类,防爆类型的归类,和防爆区域归类,可以参考以下内容
Ⅰ类:煤矿井下电气设备;
Ⅱ类:除煤矿、井下之外的所有其他爆炸性气体环境用电气设备。
Ⅱ类又可分为ⅡA、ⅡB、ⅡC类,标志ⅡB的设备可适用于ⅡA设备的使用条件;ⅡC可适用于ⅡA、ⅡB的使用条件。
Ⅲ类:除煤矿以外的爆炸性粉尘环境电气设备。
ⅢA类:可燃性飞絮;ⅢB类:非导电性粉尘;ⅢC类: 导电性粉尘。
0区(Zone 0):易爆气体始终或长时间存在;连续地存在危险性大于1000小时/每年的区域;
1区(Zone 1):易燃气体在仪表的正当工作过程中有可能发生或存在;断续地存在危险性10~1000小时/每年的区域;
2区(Zone 2):一般情形下,不存在易燃气体且即使偶尔发生,其存在时间亦很短;事故状态下存在的危险性0.1~10小时/每年的区域;
需要明确的是我们做的是Ⅱ类和Ⅲ类,1区,2区;21区,22区
气体中一般达到ⅡB即可,如果有氢气,乙炔,二硫化碳这三种气体,就需要更好一级的ⅡC了。对于粉尘防爆只要达到相应的气体防爆级别,把防尘等级做到最高就可以了
还有一种组合式的防爆配电箱防爆等级:ExdeIIBT4Gb
