熄火防爆控制箱

日期:2019-06-15 10:33 人气:
熄火防爆控制箱是根据化工、治金、煤化工、陶瓷、加热等行业的需要,专门设计、开发的一种火焰监测报警控制系统。该产品配备火焰监测器与温度探测器,具有简单、可靠,使用维护方便等特点,适用于各种燃气、燃油燃烧器、烤包器的火焰监测、温度监测及熄火报警。
一、防爆控制箱功能概述:
防爆控制箱内装有RXZJ-103紫外线火焰监测器、断路器、中间继电器、时间继电器、按钮、指示灯等控制元件。箱内RXZJ-103紫外线火焰监测器采用西门子高性能产品,防爆控制箱内电器元件均采用国内知名品牌,以确保设备运行可靠。防爆控制箱具有熄火连锁保护,当设备运行中出现意外熄火,可及时关闭燃气电磁阀,保证系统安全,并可将着火、熄火信号以开关量的形式上传至防爆控制箱内的控制系统,便于操作人员进行监控。

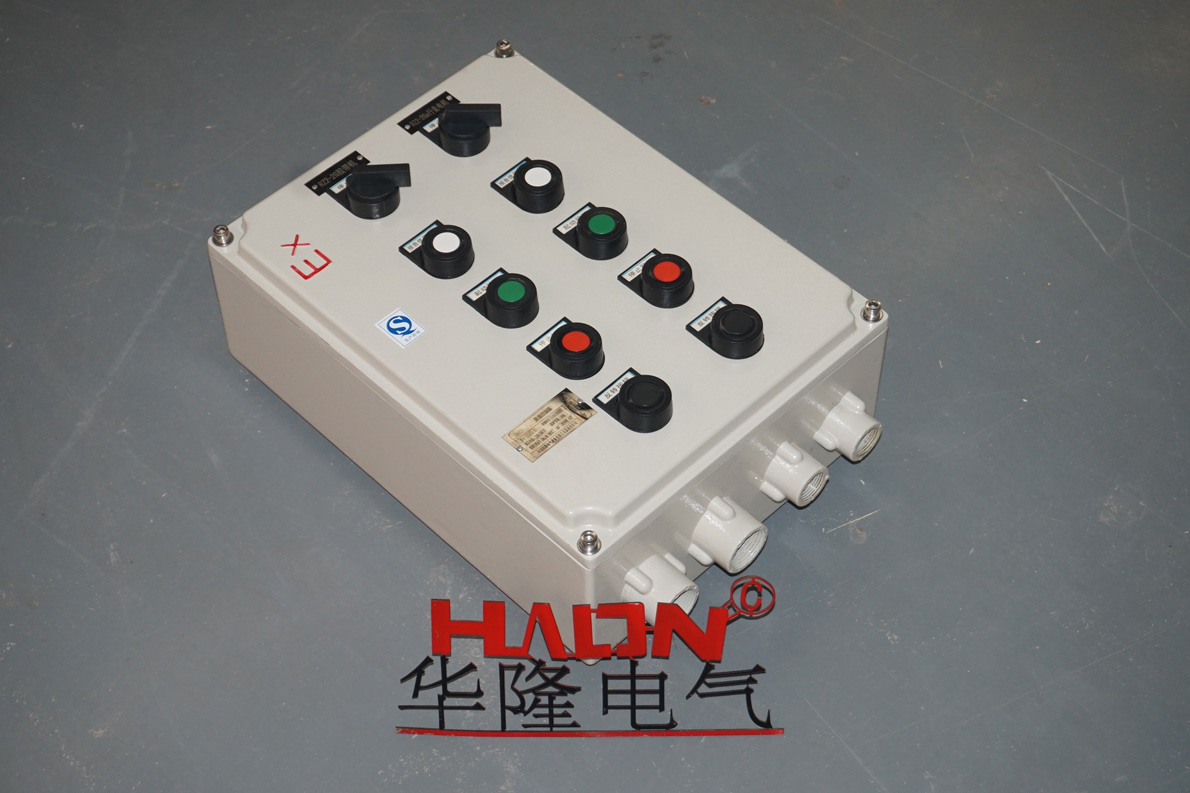

防爆控制箱

二、熄火防爆控制箱主要技术参数:
工作电源:220VAC/50Hz
功    耗:100W
火焰响应时间:见火响应≤1s
熄火响应1~3s
显示:控制柜通电时电源指示灯(红色)亮
旋开运行旋钮 运行指示灯(白色)亮
见火响应时着火指示灯(绿色)亮
熄火响应时着火指示灯(绿色)灭,声光报警器报警
输出:
1、燃料电磁阀电源AC220V
2、燃料阀连锁信号一组(继电器无源常开触点,容量220VAC·5A)
3、火焰实时信号继电器常闭、常开无源触点各一组,容量220VAC·5A
熄火响应时常闭触点闭合,常开触点断开
见火响应时常闭触点断开,常开触点闭合
使用环境温度:监测器及UV探头:-20~80
外形尺寸: 400×300×200(mm)
安装孔尺寸:探头安装螺纹M20*1.5
监测器型号:UV探头

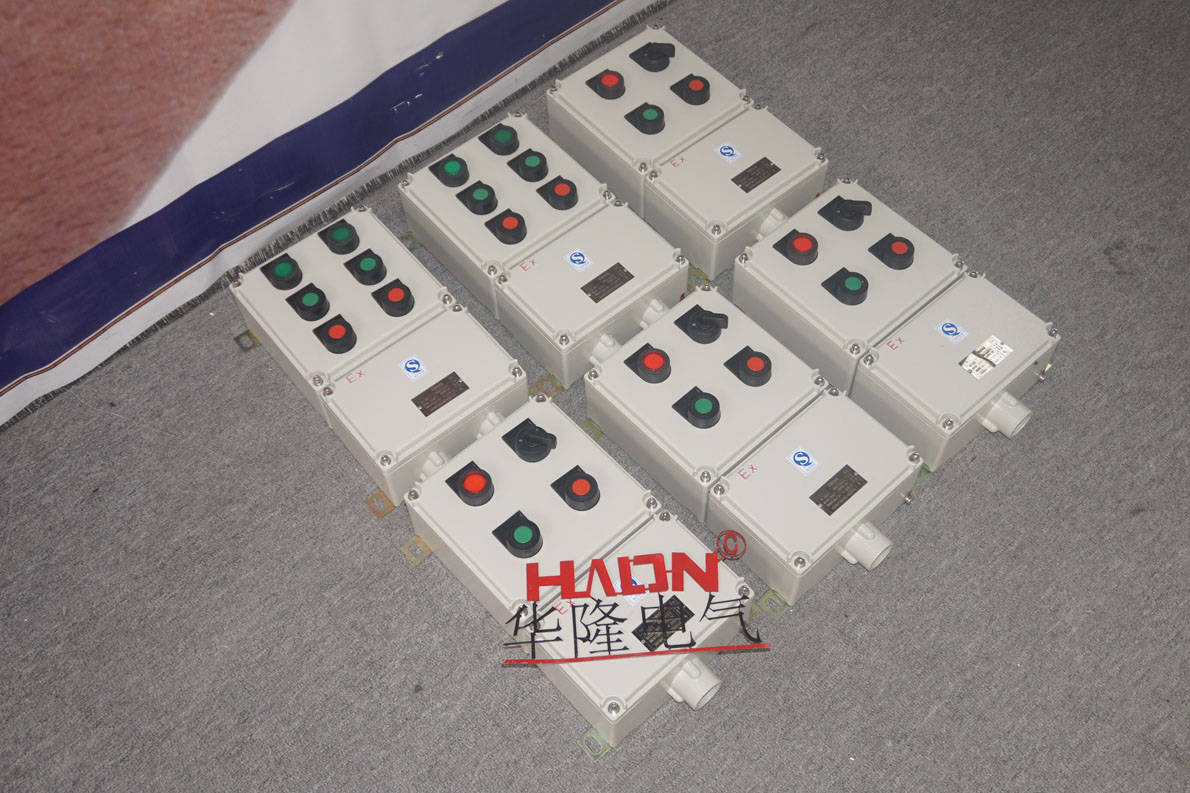

熄火防爆控制箱

三、防爆控制箱探头安装方式
RXBQ-103紫外线火焰监测器是一种非接触式火焰监测器。用户安装时请将探头对准火焰。探头使用的温度为80,用户在燃烧器或其他高温设备上使用时,探头前的检测通道必须通风冷却。检测通道直径不小于Φ18,探头的安装螺纹为M20×1.5。
防爆控制箱的安装
防爆控制箱的结构为壁挂式,用四只M8的螺栓就设备现场合适位置安装既可, 安装位置要避免受到高温、强烈震动或冲击。
接线请参照防爆控制箱出厂时所配备的内接线图
电源220VAC/50Hz 6A如果用户使用的交流电源为不接地电源,需在防爆控制箱的地线接线点接地线。
注意火焰信号线不能与强电流动力线穿在一根管道内,而应单独走线。安装且确认接线无误之后,即可通电运行。
四、熄火防爆控制箱操作流程:
1、合上防爆控制箱电源断路器,电源指示灯亮。
2、将运行转换开关旋至开状态,运行指示灯亮,燃料阀同时打开,(预留10秒钟点火时间,燃料阀保持打开至10秒点火时间结束,点火时间结束后,燃料阀则根据实际火焰信号来实现燃料阀的开关,比如有火保持打开,无火关闭。)火焰监测系统开始运行,如果检测到有火则着火指示灯亮。反之,如果检测到无火或火焰熄灭,自动连锁关闭燃料电磁阀,声光报警灯鸣叫,提示操作人员火焰熄灭。操作人员到位后可将运行转换开关旋至关位置,则报警鸣叫停止,运行指示灯灭。当操作人员排除故障后,方可重新启动系统运行。
离变压器供电,请将电源的一根线接地。
五、熄火防爆控制箱调试:
为了提高监测灵敏度,传感器电缆不应与其它电源线或信号线混在一起。
RXZJ-103紫外线火焰监测器在出厂时已调试好,一般情况下安装即可使用。如果探头距监测器过远,布线引起的分布电容过大时,在无火焰的情况下显示有火,请打开模块,逆时针缓慢调节模块中间的匹配电位器,直到红色指示灯灭,继电器释放为止,模块调试好,盖上模块盖。请注意调试时不要超调,超调影响监测灵敏度。
在安装完毕确认接线无误之后,即可通电运行,电源指示灯亮。控制箱的面板上,设有运行开关,将开关旋至工作状态,运行指示灯亮,有火焰信号时,着火指示灯亮;没有火焰信号时,着火指示灯灭,声光报警器报警。
六、熄火防爆控制箱故障排除:
熄火防爆控制箱做工采用的是国标3836.1的标准进行制造生产的,故障率在万分之一以内,如出现故障可与我们的售后部进行联系

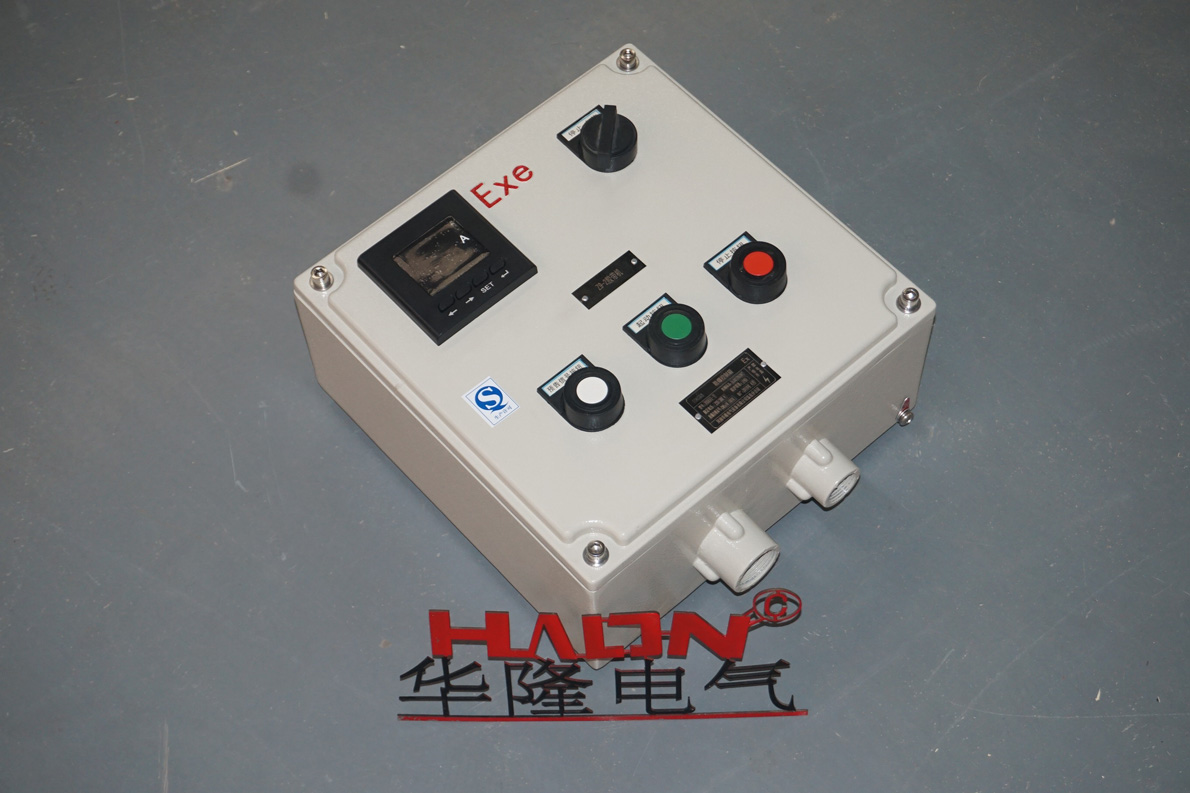

防爆控制箱
