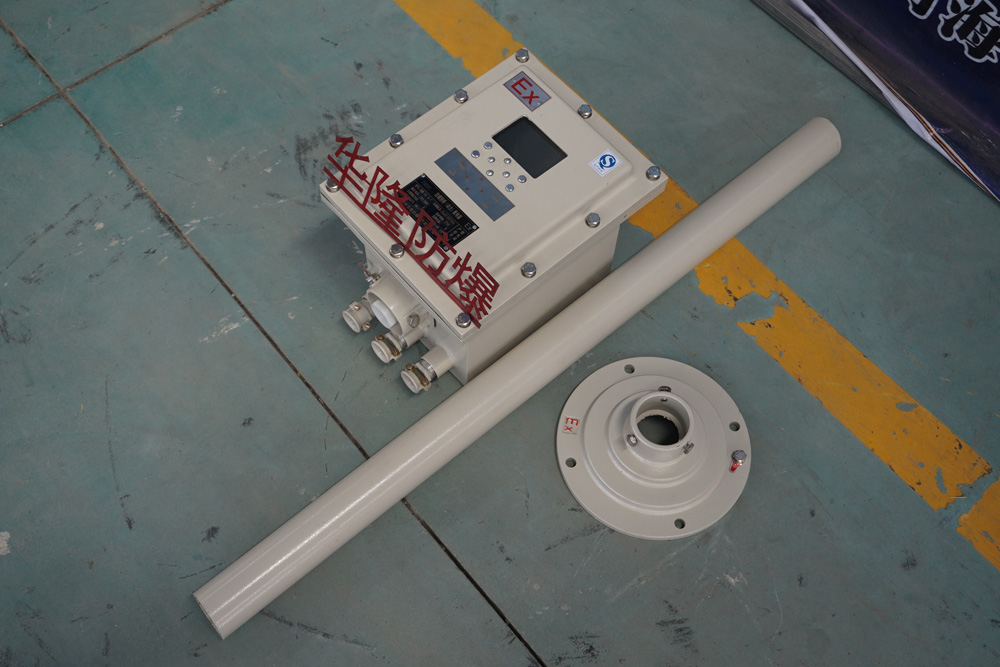

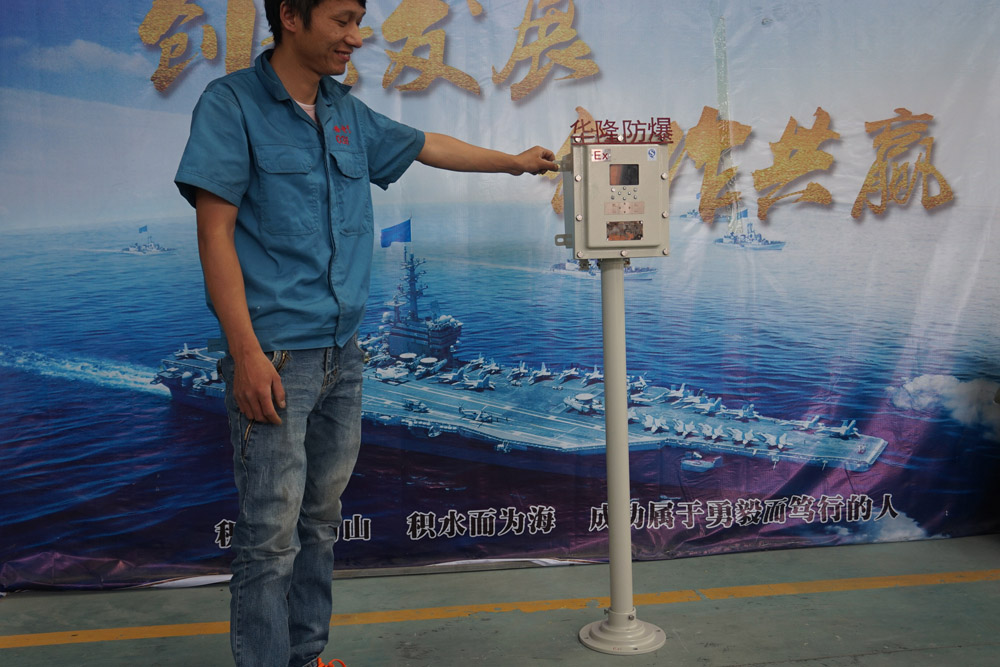

定制立式粉尘防爆配电箱

日期:2018-08-24 14:12 人气:0
此文章版权华隆电气所有-转载复制请注明出处

一、粉尘防爆配电箱适用范围
1.1区、2区危险场所。
2.IIA、IIB、IIC类,温度组别为T1-T4的爆炸性气体环境。
3.适用于可燃性粉尘场所。
4.户内、户外均可。
二、粉尘防爆配电箱型号含义
BXMD51-□/□□□□□□□□□□
WF1:户外防中腐蚀
出线口螺纹规格
出线口数
出线口方向:D为上方,X为下方
进线口螺纹规格
进线口数
进线口方向:D为上方,X为下方
总开关电流
K:主回路带总开关(不带不注)
支路电流
支路数
设计序号
动力
照明

三、粉尘防爆配电箱产品特点
1.本产品为复合型,开关箱采用隔爆型结构,母线箱及出线箱采用增安型结构。采用模块结构,各种回路可以自由选择组合。
2.内装高分断小型断路器,具有过载及短路保护功能。
3.本产品全面推出新型优化的设计方案及操作机构,结构紧凑合理、通用性强、操作灵活方便、手感好。
4.所有紧固件均采用抗强腐蚀的304不锈钢紧固件。
5.钢管或电缆布线均可。
6.可根据用户要求特制。
四、粉尘防爆配电箱主要参数
防腐等级 额定电压(V) 额定电流(A) 防爆标志 支路数 防护等级
WF1 220/380 10-100A ExdeIIBT4
ExdeIICT4
DIPA20 TA,T4
4、6、8、10、12 IP55*IP65

五、粉尘防爆配电箱订货须知
用户在订货时,须注明配电箱的回路数、回路电流及断路器的极数,若带总开关则需注明总开关电流及极数,并注明进出线口方向、数量、大小。若照明、动力及漏电等混配时,则需提供原理图。
六、粉尘防爆配电箱由于产品变化种类比较多,外形安装尺寸及拼装形式需与客户交底后另行提供。
