防爆控制柜防爆等级详解：安全选型的关键依据

在化工、石油、天然气、制药、冶金等存在爆炸性气体或粉尘的工业环境中，防爆控制柜作为电气控制系统的“中枢神经”，其安全性至关重要。而防爆等级作为衡量防爆控制柜防爆能力的核心指标，直接决定了其适用的危险区域和使用条件。本文将深入解析防爆控制柜的防爆等级体系，帮助用户科学选型，保障生产安全。

一、防爆等级的定义与作用

防爆等级是根据防爆控制柜所采用的防爆型式、适用的爆炸危险环境分类、温度组别等因素，对其防爆能力进行分级的综合评价体系。它不仅反映了设备在爆炸性环境中安全运行的能力，也是设备设计、制造、检验和认证的重要依据。

防爆等级通常包括以下几个关键要素：

防爆型式（如隔爆型、增安型、本安型等）

爆炸危险区域划分（0区、1区、2区）

温度组别（T1~T6）

气体组别（ⅡA、ⅡB、ⅡC）

二、常见的防爆型式及其等级划分

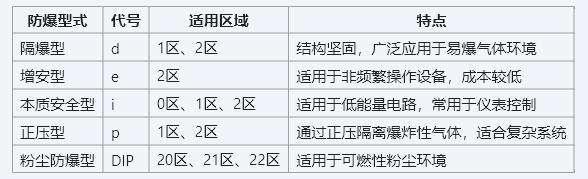

防爆控制柜根据其防爆原理不同，可分为多种防爆型式，每种型式对应不同的防爆等级和适用环境：

不同防爆型式对应不同的防爆等级，例如隔爆型（Exd）适用于ⅡB或ⅡC类气体环境，其防爆等级高于ⅡA类。

三、爆炸危险区域与防爆等级的对应关系

爆炸危险区域根据爆炸性气体或粉尘出现的频率和持续时间分为以下几类：

气体环境：

0区：爆炸性气体持续或长期存在

1区：在正常运行时可能出现爆炸性气体

2区：在异常情况下才可能出现爆炸性气体

粉尘环境：

20区：可燃性粉尘持续存在

21区：在正常运行时可能形成爆炸性粉尘云

22区：在异常情况下才可能出现粉尘爆炸

防爆控制柜的防爆等级必须与其安装区域的危险等级相匹配。例如：

0区必须使用本质安全型（Exi）或特殊认证的设备；

1区可使用隔爆型（Exd）、本安型（Exi）或正压型（Exp）；

2区可使用隔爆型、增安型（Exe）或粉尘防爆型（ExtD）。

四、温度组别与气体组别：决定防爆性能的关键参数

1.温度组别（T1~T6）

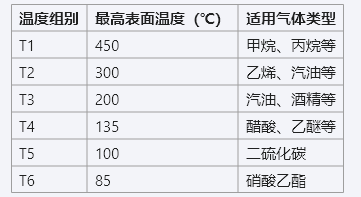

防爆控制柜在正常运行时会产生一定的温升，温度组别表示设备表面最高允许温度，以防止引燃周围的可燃气体。常见的温度组别如下：

选择时应确保设备的温度组别低于环境中可燃气体的自燃温度。

2.气体组别（ⅡA、ⅡB、ⅡC）

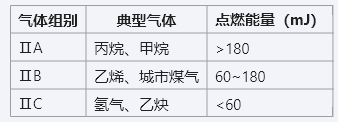

根据爆炸性气体的点燃能量和传播速度，分为以下三类：

ⅡC类气体最难控制，因此要求防爆等级更高的设备，如隔爆型（ExdⅡC）或本安型（ExiⅡC）。

五、防爆等级标识的解读

一个完整的防爆等级标识通常包括以下信息：

>ExdⅡBT4Gb

含义如下：

Ex：表示防爆

d：隔爆型

ⅡB：适用于ⅡB类气体

T4：温度组别为T4，最高表面温度135℃

Gb：设备保护级别为“高”，适用于1区环境

类似的标识还有：

ExeⅡAT3Gc：增安型，适用于2区

ExibⅡCT6Ga：本安型，适用于0区

理解这些标识对于正确选型至关重要。

六、选型建议与注意事项

1.明确安装区域的危险等级：根据国家标准（如GB3836）划分爆炸区域。

2.了解气体或粉尘的种类与特性：包括气体组别、温度组别、浓度等。

3.选择符合国家标准的防爆认证产品：如ATEX、IECEx、GB3836等。

4.关注设备的防护等级与环境适应性：如IP等级、温度范围、腐蚀性等。

5.结合控制需求选择功能配置：如是否集成PLC、变频器、人机界面等。

结语

防爆控制柜的防爆等级不仅是其技术性能的重要体现，更是保障工业安全运行的关键依据。在选型过程中，必须综合考虑爆炸区域划分、气体组别、温度组别、防爆型式等多个因素，选择符合实际工况的高等级防爆产品。随着工业安全标准的不断提升，未来防爆控制柜将向更高防爆等级、更高集成度和智能化方向发展，为危险环境下的安全生产提供更加可靠的技术保障。
