防爆电柜标准：工业安全的基石

在化工、石油、天然气、制药、矿山等存在爆炸性气体或粉尘的危险场所，电气设备的安全运行至关重要。其中，防爆电柜作为控制和分配电力的核心设备，其设计、制造和安装必须严格遵循相关的防爆标准，以确保人员和设备的安全。本文将围绕防爆电柜的标准体系，从国际标准、国家标准、防爆原理及应用选型等方面进行深入探讨。

一、什么是防爆电柜？

防爆电柜是指在可能存在可燃性气体、蒸气或粉尘的环境中，能够防止电火花引发爆炸，并能在爆炸发生时有效控制其影响范围的电气控制柜。它广泛应用于石油炼化、天然气输送、化工生产、煤矿井下等高危行业。

二、防爆电柜的主要标准体系

防爆电柜的设计与制造必须符合严格的防爆标准。目前，全球主要的防爆标准体系包括：

1.国际标准（IEC）

国际电工委员会（IEC）发布的IEC60079系列标准是全球广泛采用的防爆技术标准，主要包括：

IEC600790：爆炸性环境–第0部分：设备–通用要求

IEC600791：隔爆外壳“d”

IEC600797：增安型“e”

IEC6007911：本质安全型“i”

这些标准为防爆设备的设计、制造、测试提供了统一的技术依据。

2.欧盟标准（ATEX）

ATEX指令（2014/34/EU）是欧盟对爆炸性环境用设备和保护系统的强制性认证标准。它涵盖了设备分类、防爆类型、风险评估、CE认证等内容，是进入欧洲市场的通行证。

3.中国国家标准（GB）

中国在防爆电气设备方面主要参照IEC标准并结合国情制定国家标准，例如：

GB3836.12021《爆炸性环境第1部分：设备通用要求》

GB3836.22021《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》

GB12476系列：可燃性粉尘环境用电气设备标准

这些标准构成了我国防爆电柜设计、制造和检验的技术依据。

4.美国标准（NEC/NFPA）

美国国家电气规范（NECArticle500505）和NFPA70E标准对爆炸性环境中的电气设备划分了危险区域，并规定了相应的防护等级和安装要求。

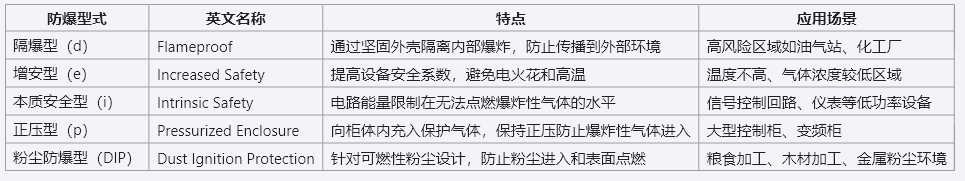

三、防爆电柜的主要防爆型式

根据不同的防爆原理，防爆电柜可以采用以下几种主要防爆型式：

四、防爆电柜的设计与制造要求

1.结构设计

防爆电柜的外壳必须具备足够的强度和密封性能，防止内部爆炸引发外部爆炸。通常采用铸铝、不锈钢或碳钢材质，表面进行防腐处理。

2.内部元件选型

所有电气元件（如断路器、接触器、PLC、变频器等）必须为防爆认证产品，或采取隔离、本质安全等措施。

3.防爆认证与标识

防爆电柜必须通过国家或国际认证（如ATEX、IECEx、CNEx），并在铭牌上标明防爆等级、区域分类、温度组别等信息。

4.安装与维护规范

安装时必须严格按照危险区域划分图进行布置，确保电缆引入装置、接地、通风等符合标准要求。定期维护和检查也是保障其长期安全运行的关键。

五、选型与应用注意事项

在实际应用中，选型防爆电柜应综合考虑以下因素：

危险区域等级（0区、1区、2区或20区、21区、22区）

爆炸性气体或粉尘的种类与浓度

工作环境温度、湿度、腐蚀性

控制回路的复杂程度与功率需求

是否需要远程监控或集成PLC系统

例如，在化工厂的反应釜区域（1区），常选用隔爆型电柜；而在粉尘较多的面粉厂（22区），则应优先考虑粉尘防爆型（DIP）电柜。

六、未来发展趋势

随着工业自动化和智能化的发展，防爆电柜也在向以下方向演进：

智能化集成：集成PLC、HMI、远程通信模块，实现智能控制与监测。

模块化设计：便于现场安装与后期维护。

环保与节能：采用低功耗元件和环保材料，符合绿色制造要求。

国际认证一体化：满足多国标准，便于出口与全球应用。

结语

防爆电柜作为危险场所电气系统的重要组成部分，其设计和应用必须严格遵循相关标准，确保在极端环境下依然安全可靠。无论是从标准体系、防爆原理，还是选型应用，都需要专业人员具备扎实的技术知识和丰富的工程经验。只有将标准与实践相结合，才能真正实现“安全第一、预防为主”的工业安全目标。

参考文献：

IEC60079系列标准

GB3836系列国家标准

ATEX2014/34/EU

NFPA70E

《爆炸性环境用电气设备选用指南》

如需获取相关标准文本或技术图纸，请联系专业防爆设备制造商或咨询行业技术专家。
