石油钻井井场如何使用防爆配电箱

日期:2018-05-28 17:17 人气:

石油钻井是一项高投入、高风险行业,存在野外作业、点多、面广、工艺复杂等特点。伴随着设备的更新改造,石油钻井井场电器设备保护接地可靠性、安全性显得更加突出。由于钻机类型多种多样,电器设备配置也不尽相同,国家、行业也制订了相关标准。

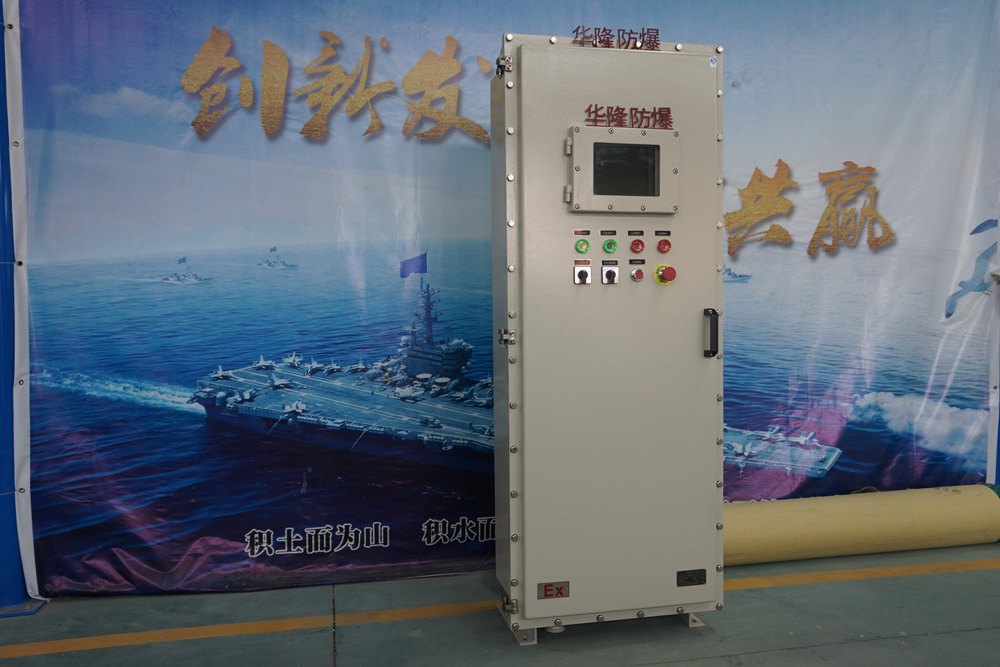

一、石油钻井井场防爆配电箱保护接地形式

目前,石油钻井井场用电区域主要包括生活区和动力区域,生活区域的用电电器主要是生活和照明用电,动力区域的用电电器及设备主要是三相异步电动机和钻井井架照明电器用电。电器及设备保护接地主要采用独立接地的TT系统进行保护。



二、TT接地系统优缺点分析

(1)TT接地系统优点。系统中性点有一点直接接地,电器装置的外壳分别进行保护接地,其他装置设备再次进行保护接地,当系统内发生接地故障时,故障电流通过系统接地和保护接地两个接地电阻,根据串联分压原理,故障设备对地电压仅为相电压的一部分,降低了触电危险。



(2)TT接地系统缺点:TT系统的主要缺点是当某设备发生绝缘击穿漏电时,接地故障电流因保护接地电阻和系统接地电阻的限制,故障电流值不大,不足以使保护开关及时断开,切除故障设备,从而使接地故障长时间存在。



(3)从目前井队的施工环境来看,采用一对一接地法,所有用电设备加之防爆配电箱,整个井场大约要用近二百根地线,使用大量的接地极和导线,按要求每根接地极打入地面以下2.5米深,接地安装工作难度很大,时间长,对于浅井井队影响搬家施工进度,雷雨天气易发生绝缘击穿事故,危及人身及设备安全。



(4)接地电阻值难以保证且影响到安全防爆。接地电阻与接地环境土壤电阻率有直接的关系,土壤电阻率受其所含的水分,酸碱度影响较大,从目前井队普遍使用的铁质接地极来看,在钻井井场电阻率难以达到接地电阻不大于4欧姆的标准。

3 措施建议

(1)逐步改进井场接地保护型式,没有MCC房的井场增设MCC房,井场电器控制系统集中到MCC房,所有区域照明、动力、控制、通讯接口全部由MCC房出线柜用防爆接插件引出,MCC房内设母联

柜,主发电机、辅发电机、网电切换装置实现互锁。



(2)通过对石油钻井井场保护接地的形式分析,结合石油钻井施工环境特点,建议使用TN-S系统。

(3)建立和规范井场接地网及等电位联结。
