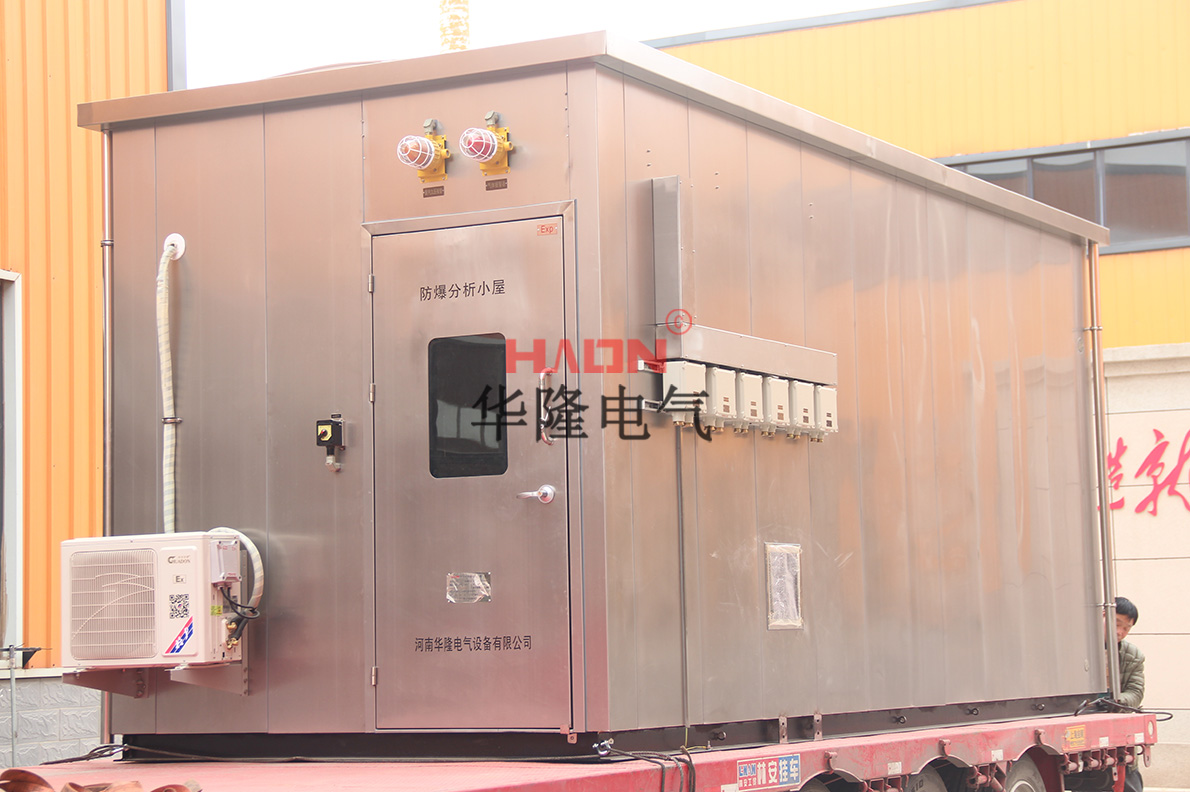

防爆分析小屋结构原理

防爆分析小屋是集防爆电器、分析仪表、采样探头、样品预处理、售后维护于一体的系统集成，可极大地减少设计成本、提高设备投运率、增加系统安全性 、提高数据准确性、降低维护费用。现已经广泛应用于电力、冶金、石油、化工等行业。华隆防爆生产的cems、VOCs分析小屋,在线监测防爆小屋严格按国家标准生产，产品符合GB3836标准，质保期一年。

分析小屋由防爆形式可以分为：

结构型防爆和正压防爆小屋。可应用于1类1区场合，其内部可放置1类2区仪表。

防爆分析小屋的框架：

分析小屋主体由槽钢焊接而成，为框架式结构。为保证负重，侧墙每米加装负重槽钢一根，墙面每个设备均挂装在槽钢挂架上，而不应安装在侧墙板上。

防爆小屋的墙板：

分析小屋内外墙板可采用SS316、SS304、碳钢喷塑等材料，板材厚1.5mm;内外墙及屋顶和房顶之间充填保温材料，墙厚75mm。

防爆小分析屋门窗：

设计为1-2个，为外开型非折叠结构。门净尺寸为2000(H)*900(W)。门上开一个400*600观察窗，观察窗为双层抗爆安全玻璃窗。每扇门带阻尼限位闭门器和推杆式逃生锁，门打开时有报警提示功能，门外安装有防雨帽和不锈钢孔锁及不锈钢把手。

防爆小屋地板：4-6mm厚花纹钢板，刷环氧地坪漆，防静电，美观大方。

分析室的房檐：

分析小屋顶部四周使用双层屋檐结构，下层房檐具备集中雨水功能，房檐下安装2根雨水导流管(对角各一个)，此导流管延伸至地面，雨水通过此管排放至地面，严禁雨水由房檐四周溢出后沿侧墙板流下。

站房通风

结构型防爆分析小屋装有轴流通风机1-2套，其中一套向房内抽气，另一套向房外排气;每套风机外侧安装开口向下、便于拆卸的防风沙罩。每套风机内侧安装百叶窗、当风机启动时自动打开百叶窗，当风机关闭时百叶窗自动关闭，否则可选择进行声光报警提示。

防爆小屋的采暖：分析小屋内可选择安装空调及暖气，保证屋内温度恒定。

防爆分析小屋内有标准气瓶固定支架和安全链，小屋外有载气瓶固定支架和安全链，小屋外安装设备的墙面安装防雨棚，防雨棚向外延伸600mm宽。

防爆小屋的联锁功能：

分析小屋内可选择安装联锁报警系统，当房内有毒、可燃气体超标时，自动启动声光报警器及风机，小屋外配置有灭火器。

防爆小屋的供电：

分析小屋需两路供电：1、公共设备电源：200VAC 50HZ，供给分析小屋空调、风机、照明等公共设备; 2、UPS电源：200VAC 50HZ，供给分析仪。两路电源分别与接线箱及配电箱连接。

其他：小屋外有接地端子。为方便小屋的吊运，小屋屋顶带有起重吊耳。小屋及内部电气设备设有铭牌，所有连接点处打有标记号，并注明走向。小屋应密闭、防雨、防尘、隔热。分析小屋内部所有的气路管线均采用不锈钢管，小屋外部设有总管。在线分析小屋,防爆分析室选华隆。
