VOCs在线分析小屋

日期:2019-06-14 19:55 人气:
VOCs在线分析小屋是八十年代中期国际上开始流行的一项新技术。它集工业在线仪表的组合、成套、安装应用于一体,并首先在炼油、化工企业中得到广泛应用。现场分析室的规范化、专业化设计使表的现场安装、维护更加方便,并为仪表提供了良好的操作和运行环境,在工艺装置中得到了越来越多的应用。我公司生产的系列分析小屋采用强制通风正压防爆的方法,防止因内部释放可燃性气体以及外部爆炸性环境而引起的爆炸危险。分析小屋采用型钢结构,内外墙均为钢板,中间为隔热层。分析小屋适用于石油、化工等行业Ⅱ类1区或2区场所的爆炸性环境。

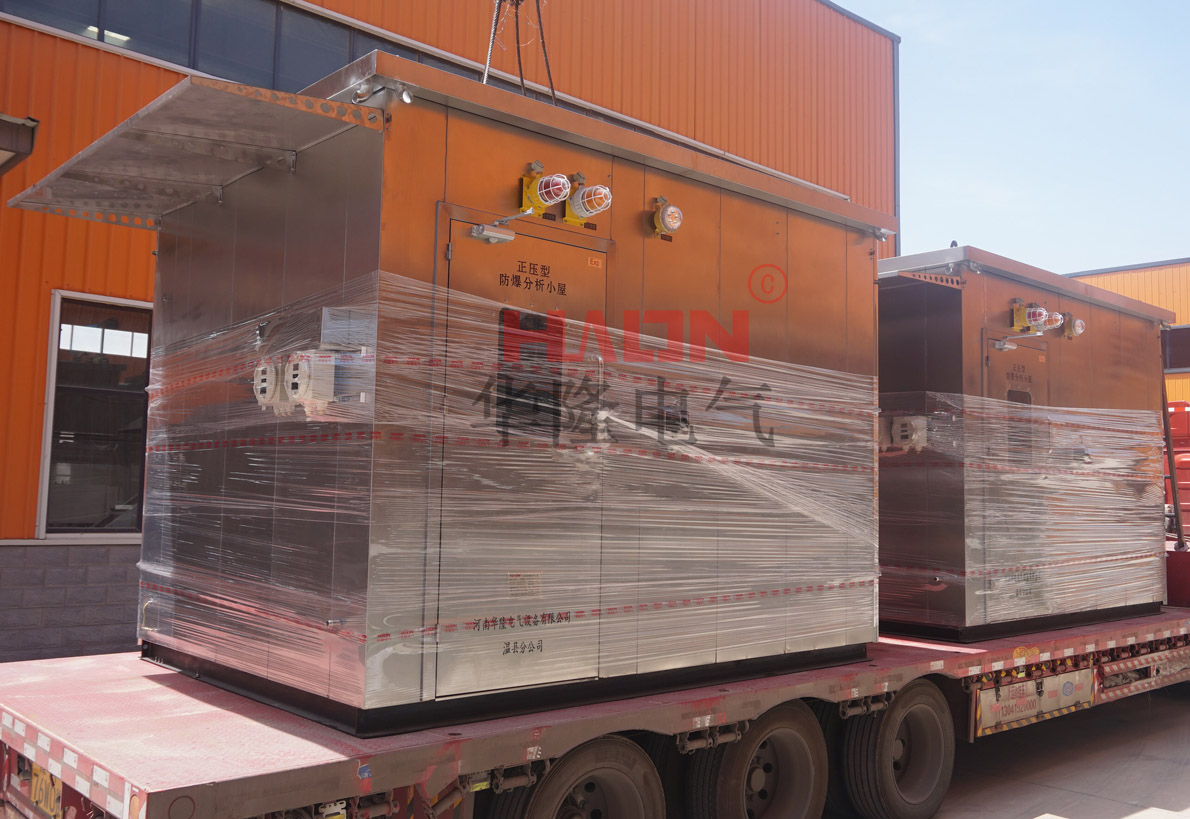

防爆分析小屋

1. VOCs在线分析小屋范围



PXK系列正压型防爆分析小屋(柜)(以下称小屋)适用于具有IIA、IIB类T1~T4组的爆炸性气体混合物形成的1区、2区危险场所中,作为电压380V,功率30kW频率50Hz的电路中的动力及控制电源及在线分析之用。
2  技术参数
2.1防爆标志:Expdemb[ia]IIBT4 Gb;
2.2额定电压:AC380V
2.3额定功率:30kW;
2.4电源频率:50Hz;
2.5工作压力:50~100Pa;
2.6内部净容积;13m3  ;
2.7输入气源:0.4~0.8MPa,(压缩气体或仪表气);
2.8输入气源流量:5 m3  /min;
2.9最小换气时间:30min;
3. 工作环境
小屋在下列条件下应能正常工作:
3.1海拔不超过1000m;
3.2环境温度为-20℃~+40℃;
3.3空气相对湿度不大于95%(+25℃);
3.4 无振动源及轻腐蚀性场所。

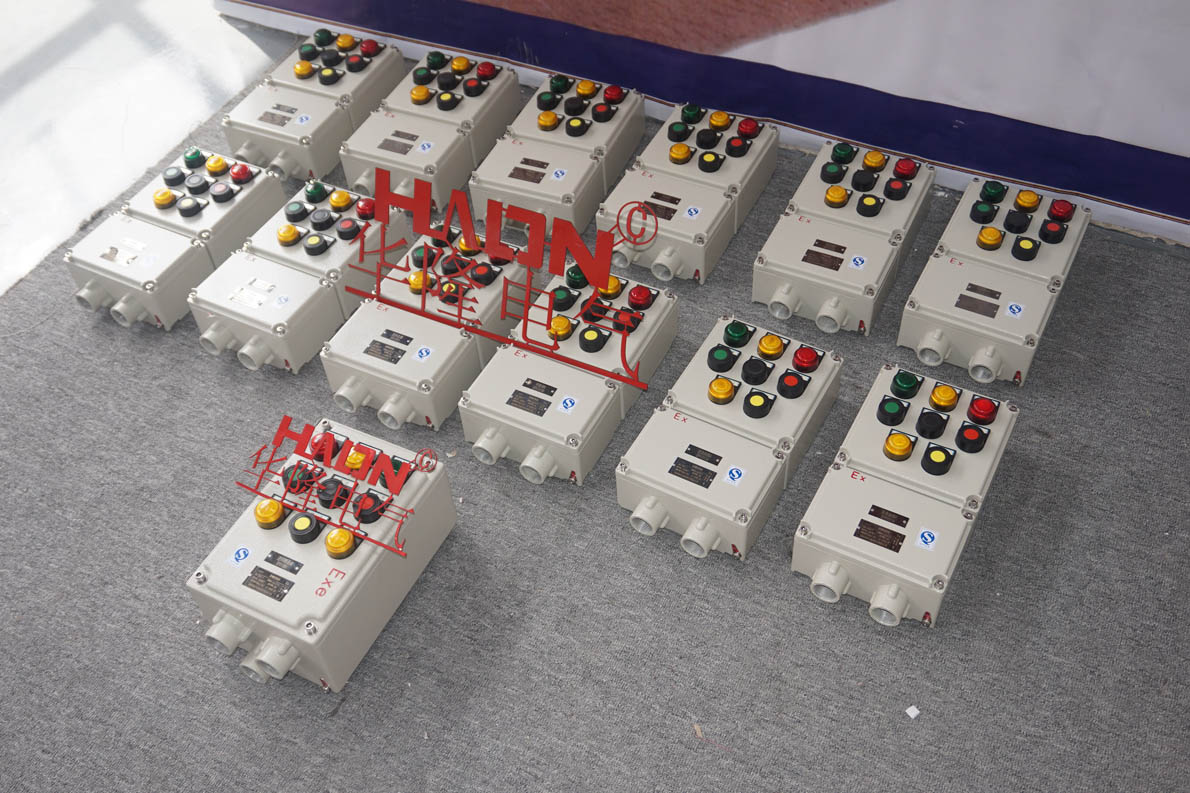

防爆控制箱

4 结构
正压小屋外壳由底盘、顶盖、立柱、外墙内部装修、保温层、起吊管、门等组成。正压房内部装有BXMD防爆配电箱用于正压控制系统。小屋的顶部安装有防爆全塑荧光灯、烟温火灾报警器和可燃性气体探测器,侧壁上中间安装有防爆应急照明灯及检修用插座箱。房内安装有防爆空调内机为房间制冷。
控制部分装有防爆空调室外机,和防爆控制箱,控制箱内装有防爆压力显示器、防爆压力变送器,防爆报警灯、防爆消音解除开关和电源指示灯等元件。为正压小屋控制之用。

分析小屋重量计算起来比较复杂,华隆防爆电气教大家一个方法,首先把防爆分析小屋细分为防爆分析小屋壳体和防爆电气配置两大部分。壳体再细分为小屋框架、底座、内外墙体、防雨棚、桥架及辅料配件,防爆电气配置根据防爆分析小屋配置清单进行重量计算。

防爆小屋的重量计算方法:

防爆小屋重量一般在1吨-4吨左右,具体需要根据防爆小屋配置清单和外形尺寸进行核算。

常规配置下,外形尺寸2.5m*2.5m*2.8m的防爆小屋重量大约1.5吨;

外形尺寸3m*2.5m*2.8m的防爆小屋重量大约2吨;

3m*3m*2.8m的防爆小屋重量大约2.5吨;

3m*4m*2.8m的防爆小屋重量大约3吨。

更多关于防爆小屋请联系我们的销售人员。

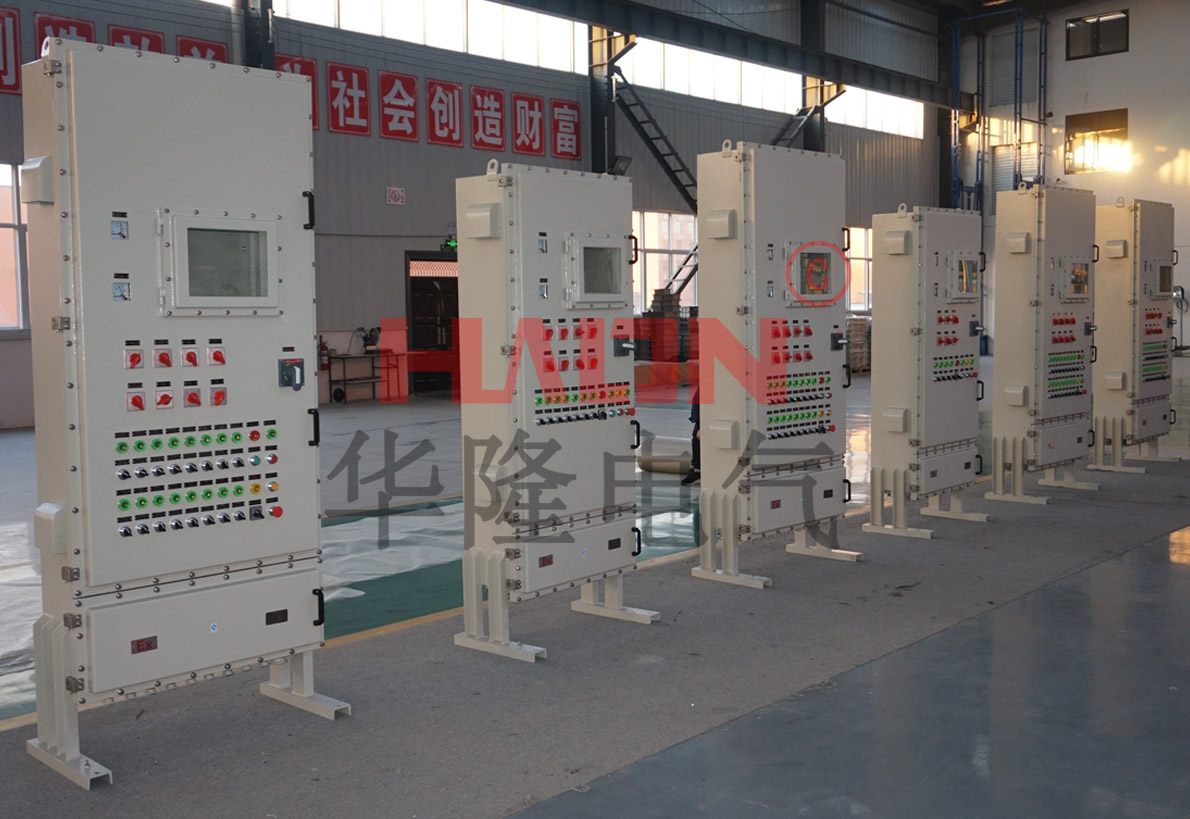

防爆配电箱
