CEMS在线监测专用分析小屋

日期:2019-06-28 13:52 人气:
CEMS在线监测专用分析小屋(简称:分析小屋)可用于在线监测CEMS气体与分析,监测分析数据可实时同步至电脑端与手机端;分析小屋出现异常运行可自动报警与联锁断电。

CEMS在线监测专用分析小屋参数

一.分析小屋结构
1 小屋结构形式:采用内外钢结构,将分析仪表、预处理、控制单元组装在分析室内,分析室现场就近安装。取样探头在室外减压站前安装。分析室主体采用内外钢质结构,内外均为冷扎(或不锈钢)钢板,底座采用10号槽钢,四周龙骨方钢结构,内外板均喷塑处理,中间夹层厚70mm,其间填充有阻燃、保温、隔热材料。室内安装有防爆空调,可调节室内温度。电配系统为管线系统,配有正压防爆柜。照明系统采用防爆应急日光灯。分析室内还具有通风、换气、过滤装置。单开门结构,配有玻璃看窗和逃生门锁。采用特殊加工技术,均达到密封性、防腐、防尘、控制温度等功能。
二.分析小屋特点:
1.全封闭系统,为现场分析创造最安全环境;
2.整体防爆功能;
3.高质量的报警信号输出(DCS);
4.防尘、防水;
5.防静电、防火花功能;
6.恒温、恒湿功能;
7.防振动功能;
8.隔离环境污染功能;
9.抗环境腐蚀功能、抗现场干扰;
10.整体接地,接地电阻<4Ω。

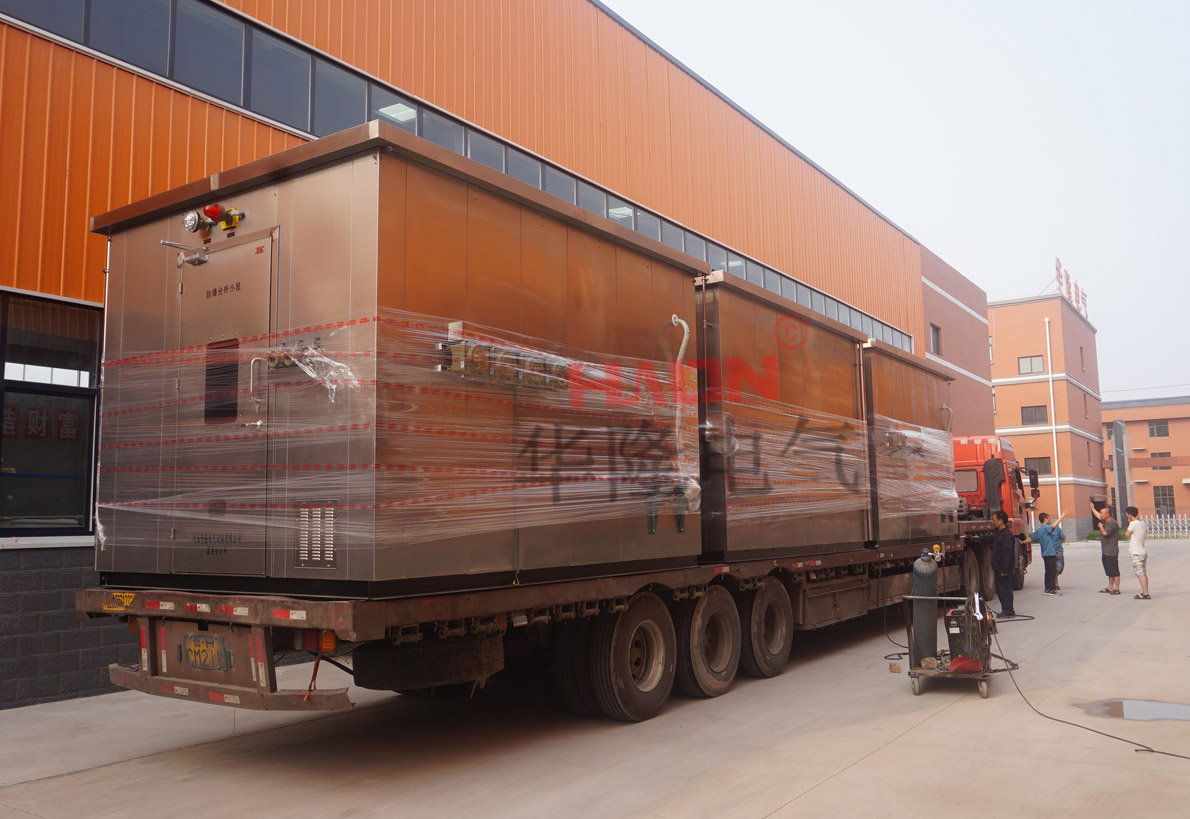

CEMS在线分析小屋
三.分析小屋主要技术参数:
1.防爆等级:ExdⅡBT4~ExdⅡCT6,制作等级根据用户要求而定;
2.分析室内浓度超限(25%LEL)时声光报警;
3.电源:220VAC±10%,50Hz,20A;
4.防护等级:≥IP56E:内压力正常值:30 -100Pa;
四.分析小屋使用条件:
1.室内环境温度:5℃~+45℃;
2.环境湿度:相对湿度不大于95%;
3.海拔高度:不超过2000m;
4.分析室内温度根据内装分析仪表器的要求,采取暖气或空调措施;
5.分析室引风管入口处应处于非危险区。
五.分析小屋系统组成部分:
CEMS在线监测专用分析小屋广泛适用于冶金、化工、纺织、炼油等行业,它是可用于I区、Ⅱ区等危险场所的一种防爆工业产品,现场只需提供电力、纯净气体、在线监测分析仪器(客户可根据需求配备相应的在线监测分析仪)即可在危险场所安全、稳定、可靠的工作,同时,在分析室内执行操作的工作人员也可得到安全保障。
该系统由以下五部分组成:
1.分析室主体(双层结构,中间填有保温隔热防火材料);
2.室内危险气体浓度监测系统;
3.声光报警联锁系统;
4.仪表电源控制系统(防爆控制箱);
5.公用电源系统(防爆配电箱);
6.备:可根据现场需求安装相应的在线分析监测仪,CEMS、VOCs等在线监测分析仪器。

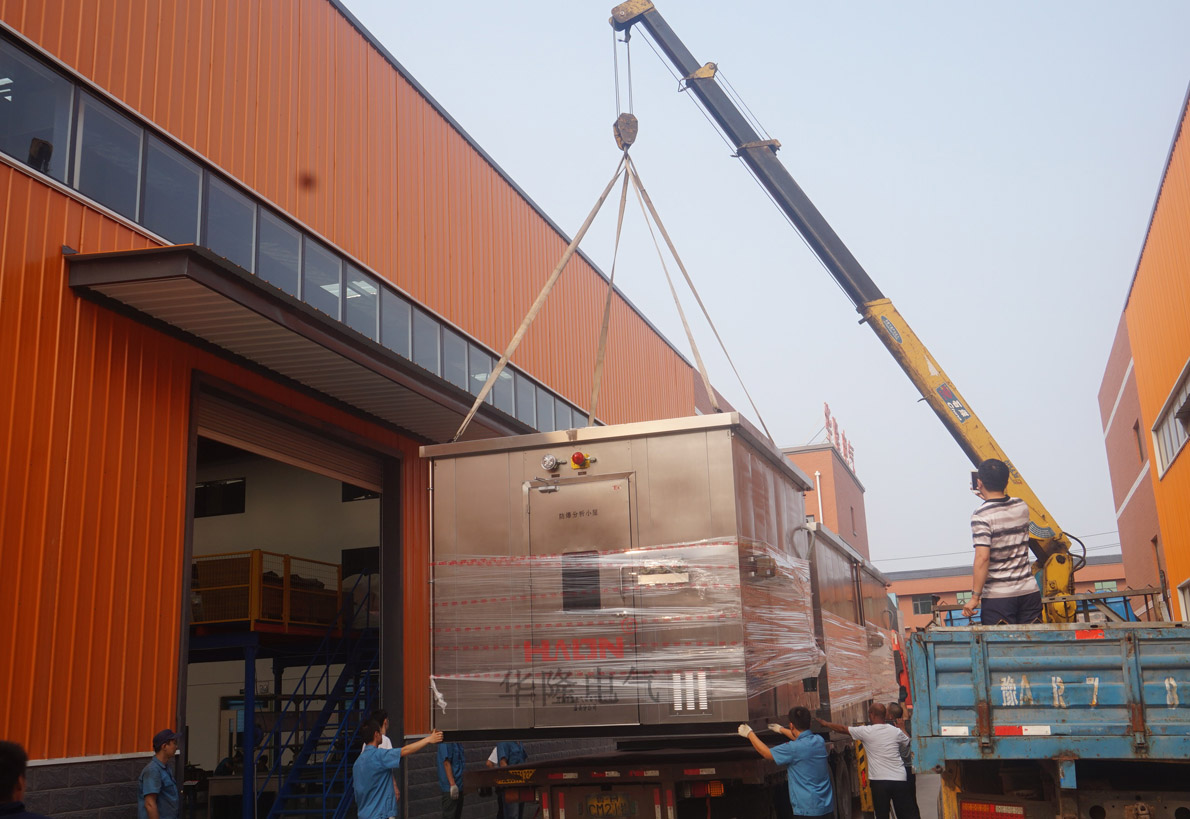

分析小屋

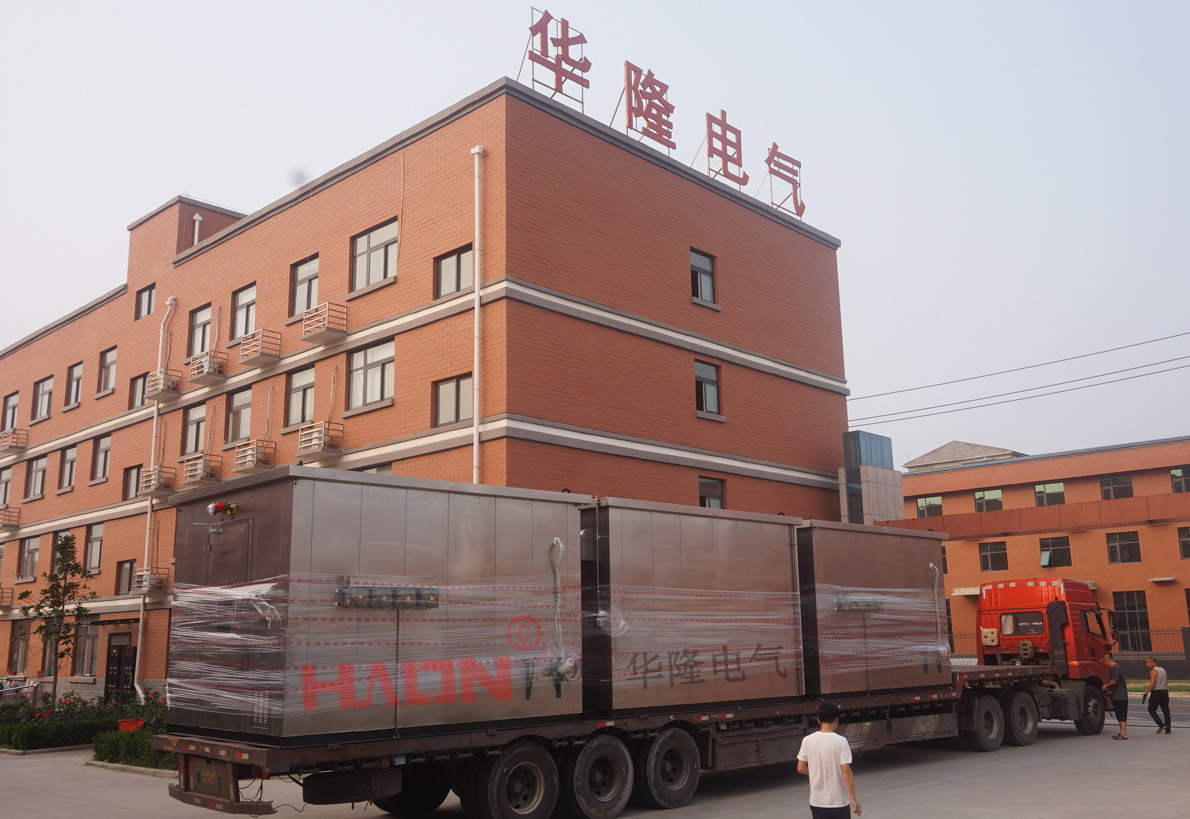

在线监测分析小屋
