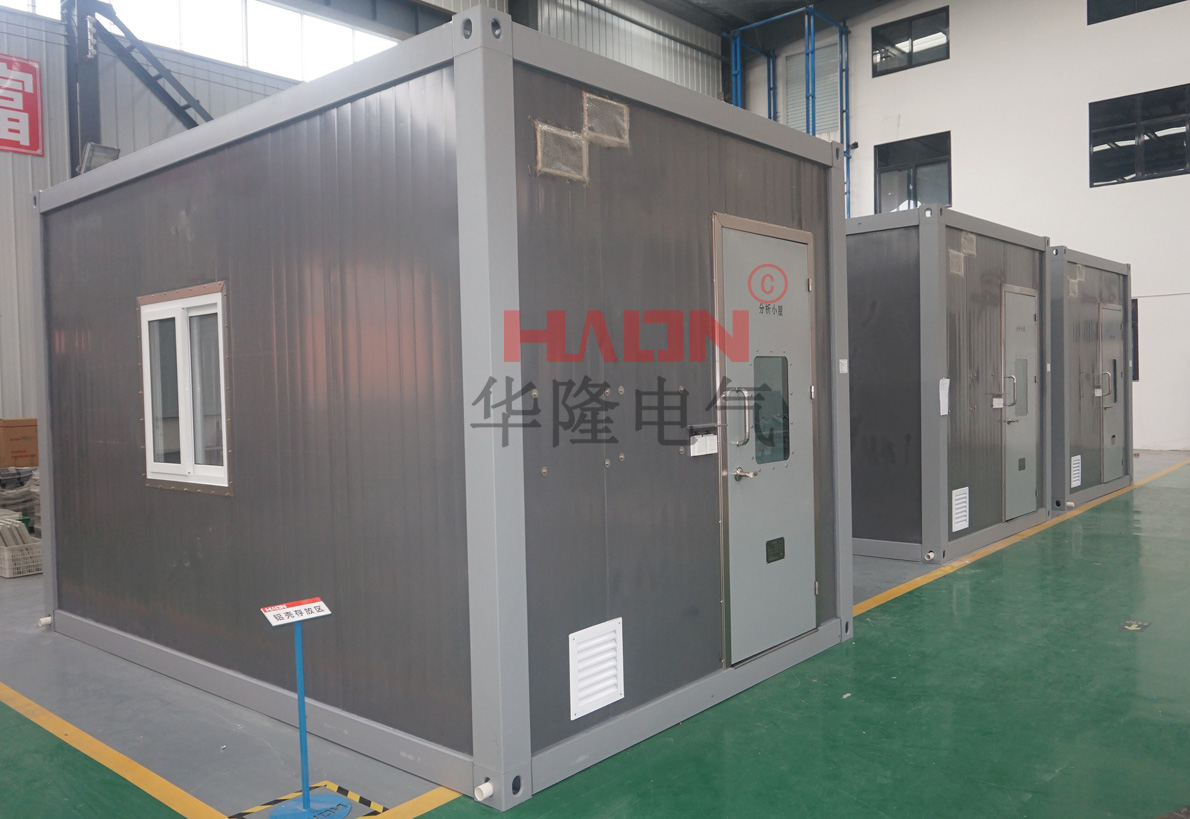

不锈钢防爆站房采用的是5mm316L不锈钢为双层外壳,具有极高的防腐作用;中间填充有10公分的抗阻燃保温棉,经久耐用;防爆站房内部的配电设备采用的是防爆配电箱,在线监测分析仪器与防爆站房的正压控制系统采用是正压防爆柜来承载与控制。
外形尺寸:3000(L)×2500(W)×2750(H)mm
防爆等级:ExdeibmbpIICT4Gc
防护等级:IP65
站房为型钢焊接框架式结构;
内外墙及屋顶由п型钢板拼装铆接而成;
内、外墙采用304不锈钢:
内外墙及吊顶和屋顶之间充填75mm厚阻燃型岩棉保温材料;
站房设置1个门。门为外开单扇型,净尺寸为2000(H)×900(W)mm,材质与站房的主体材料一致,门与墙之间镶有橡胶密封条。门上开有一个600×400mm抗爆安全玻璃观察窗,带阻尼限位闭门器和推杆式逃生锁,门外有孔锁及把手;
地板:4.0mm厚花纹钢板;
底座用槽钢焊接而成;

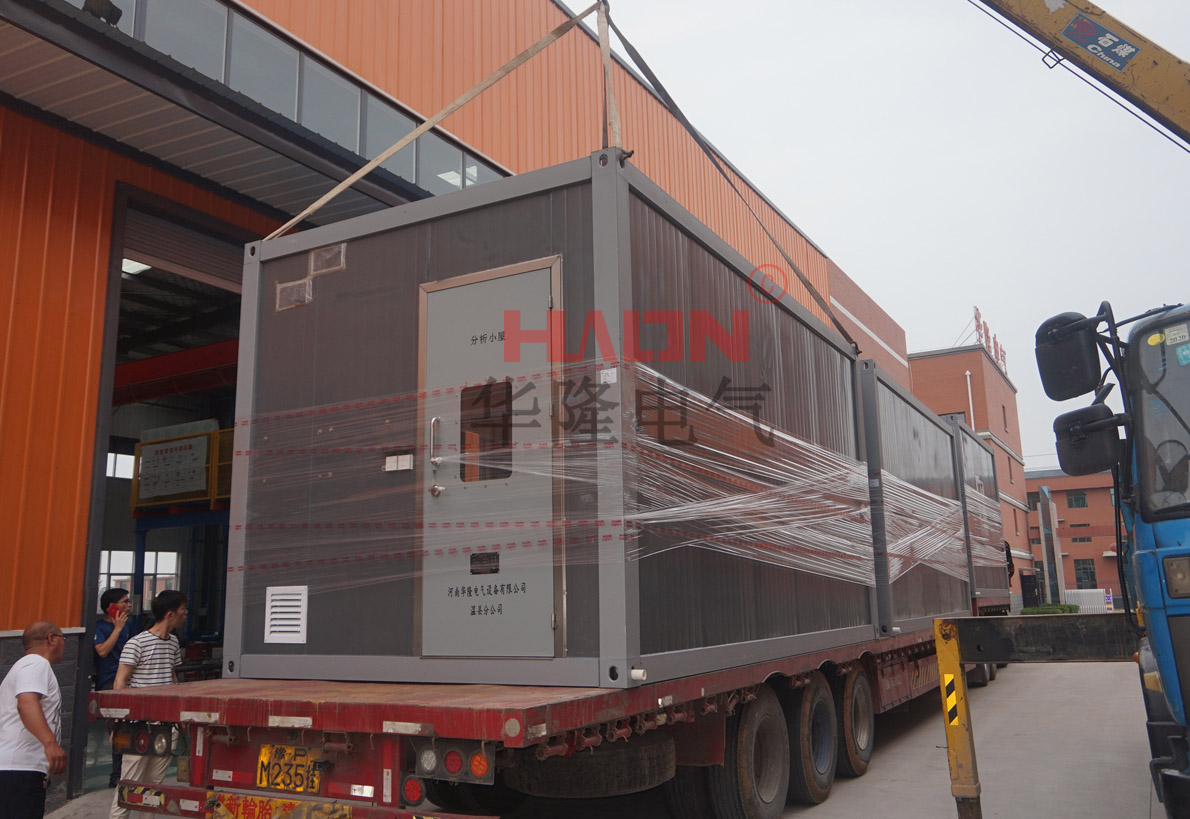

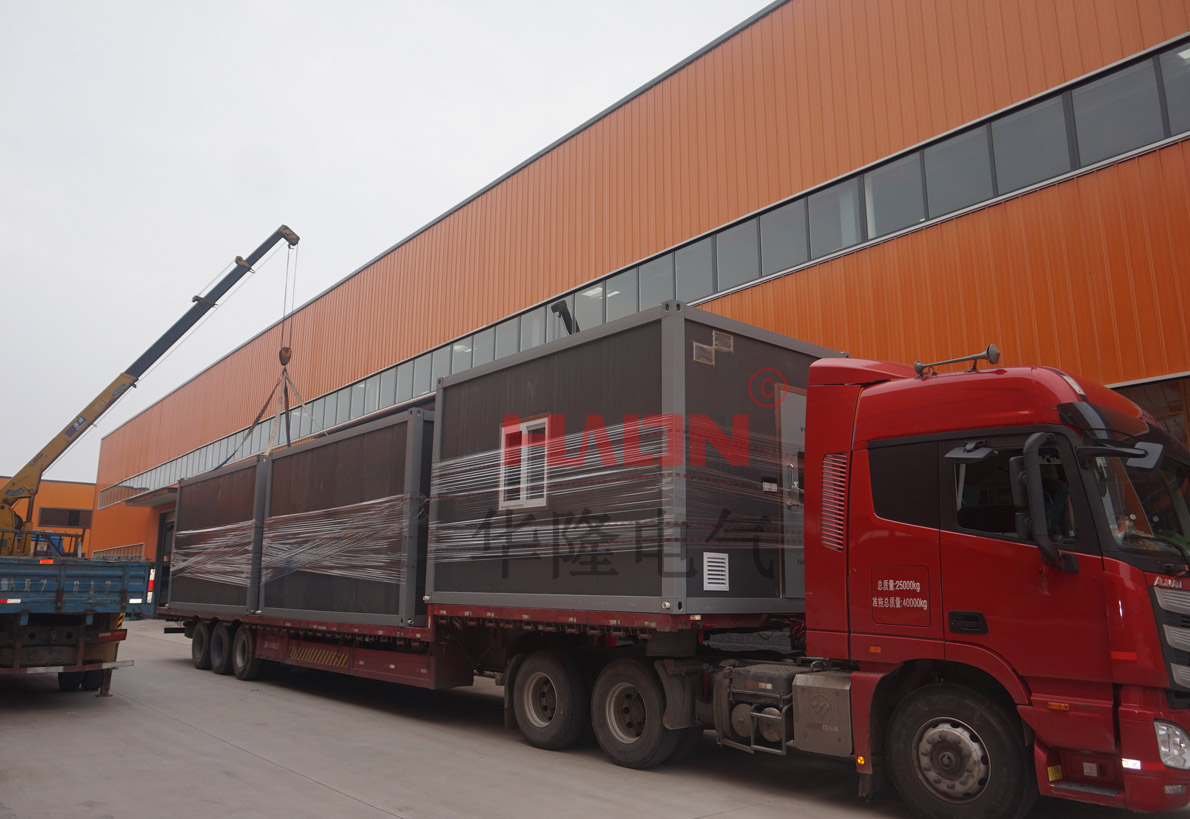

为方便站房的吊运,站房底部带有起重用的吊耳;
防爆站房内有带安全链的钢瓶固定架。

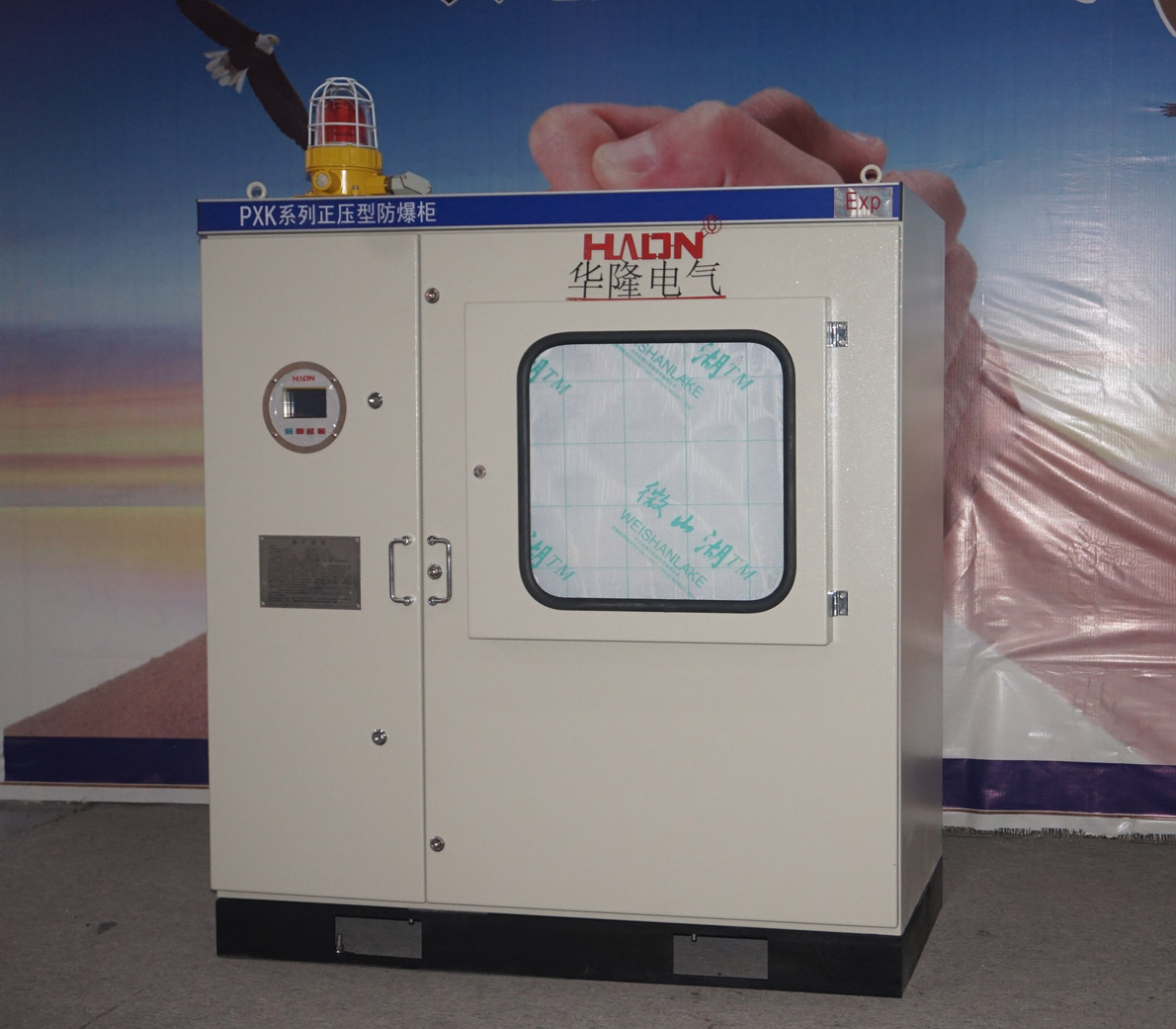

正压防爆柜——1台
防爆电源接线箱——3台
防爆信号接线箱——台
防爆电源配电箱——台
防爆开关——3个
防爆排风扇——1台
防爆空调冷暖1.5P——1台
防爆荧光灯-2盏(室内室外各一个)
报警联锁系统(具备外接到DCS的功能)——1套
可燃气体探测器——1个
有毒气体探测器——1个
声光报警器——1个
样品、标准气管线
仪表空气支管线
样品放空总管
仪表空气总管
1.配线
站房内各种电力电缆线由防爆配电箱配电箱至各设备,采用阻燃型三芯屏蔽电缆,线径根据设备功率制 定。分析房内各种信号电缆线由各分析仪至接线箱,采用阻燃型多芯屏蔽电缆,线截面积≥1.5 mm²。分析房接地线接地支线:铜芯绝缘电线1.5–2.5mm²,接地干线:多股铜芯绝缘电线4-25mm², 敷设方式:采用电缆桥架方式敷设。
2.铭牌标示
站房本体上有永久型不锈钢铭牌,并有警告性标识。
站房内的主要元件都有永久性的固定铭牌。
样品流路进入站房之前,配有明确的位号标识。
每一台分析仪都有铭牌,表明制造商、型号和位号。
所有电气设备,包括防爆接线箱、防爆控制箱、开关、电缆及接线端子都有永久性标牌和警示,同时标明连接设备位号。
预处理系统箱体表面都有永久性铭牌,标明位号;所有进出口都有明确标识。
进出站房的配管都有编号。
标签的材质为不锈钢或PVC刻字。
