VOCs在线分析配电小屋-防爆型

日期:2019-08-05 17:22 人气:

VOCs在线分析配电小屋注意用在化工厂在线监测与分析,属于在线监测、检测分析、配电控制、防爆防腐一体化的防爆电气设备,VOCs在线分析配电小屋的名称有很多,比如:分析小屋,防爆小屋,在线分析小屋等等,本文我们将介绍一下VOCs在线分析配电小屋的功能、特点与参数:

VOCs在线分析配电小屋功能特点

由于在线监测分析仪器安装在工业现场,不同的现场环境需要不同的环境监测保护条件,才能确保仪器的正常使用。在线监测分析仪器的外壳保护层有:分析仪自带的外壳、在线分析仪器防爆柜外壳,在线监测分析小屋,这三种防护集结一身才可以完美的保护在线监测分析仪器。
在线监测分析仪可以装在防爆外壳中,起到对分析仪的保护作用,小屋则可以做成正压型小屋。
安装于分析小屋内的所有带电设备均为独立的防爆部件,如配电箱、照明设备、通风设备、分析仪等均需要取得防爆认证。
分析小屋的主体为框架式结构,龙骨为型钢焊接而成,分内外墙板,墙板材料可为不锈钢或者碳钢喷塑,钢板厚度可根据用户需求定制。
分析小屋内外墙之间填充阻燃保温材料,地板为4mm厚防滑地板,防静电处理,耐磨耐用。
分析小屋整体性能密封、防雨、防尘、隔热、外壳防护等级为ip65。
防爆分析小屋可适用于含有爆炸性危险气体的II类2区场所,具有ⅡA、ⅡB、ⅡC级,温度组别为T1~T4的爆炸性气体或蒸气环境中;海拔高度不超过2000米;25℃时,相对湿度95%以下;工作环境温度-20℃~+40℃之间。
分析小屋的各项指标是参照引用国家标准GB3836.1-2010《爆炸性环境 第1部分:设备 通用要求》、GB3836.2-2010《爆炸性环境 第2部分:由隔爆外壳“d” 保护的设备》、GB3836.5-2004《爆炸性气体环境用电气设备 第5部分:正压外壳型“p”》、GB3836.13-2013《爆炸性环境 第13部分:设备的修理、检修、修复和改造》、GB3836.15-2000《爆炸性气体环境用电气设备 第15部分:危险场所电气安装(煤矿除外)》、GB3836.17-2007《爆炸性气体环境用电气设备第17部份正压房间或建筑物的结构和使用》有关规定要求设计制造。

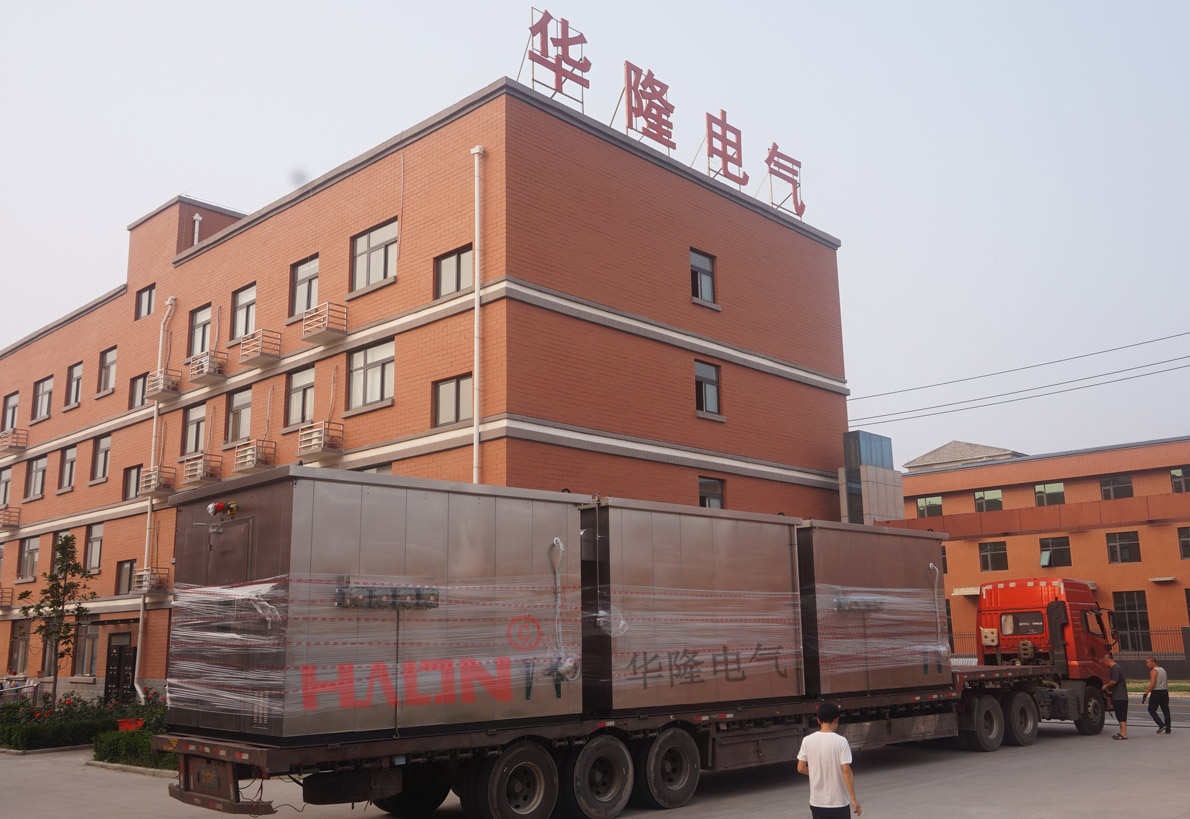

VOCs在线分析配电小屋

VOCs在线分析配电小屋参数

在线分析小屋系统的组成

在线防爆分析室是可广泛适用于冶金、化工、纺织、炼油等行业,它是可用于I区、Ⅱ区等危险场所的一种防爆工业产品,现场只要提供电、气,在线仪表即可在危险场所安全、稳定、可靠的工作,同时,在分析室内执行操作的工作人员也可得到安全保障。
该系统由以下五部分组成:
1.分析室主体(双层结构,中间填有保温隔热防火材料)
2.室内危险气体浓度监测系统
3.声光报警联锁系统
4.仪表电源系统
5.公用电源系统
6.正压防爆仪器柜

分析小屋室内使用要求

1.室内环境温度:5℃~+45℃
2.环境湿度:相对湿度不大于95%
3.海拔高度:不超过2000m
4.分析室内温度根据内装分析仪表器的要求,采取暖气或空调措施。
5.分析室引风管入口处应处于非危险区。

防爆小屋室外使用要求

1.环境温度: -20℃~40℃
2.电源: AC220±10% 50Hz
3.大气压力: 50 KPa-- 106 KPa
4.海拔高度: < 2000m
5.无强烈震动

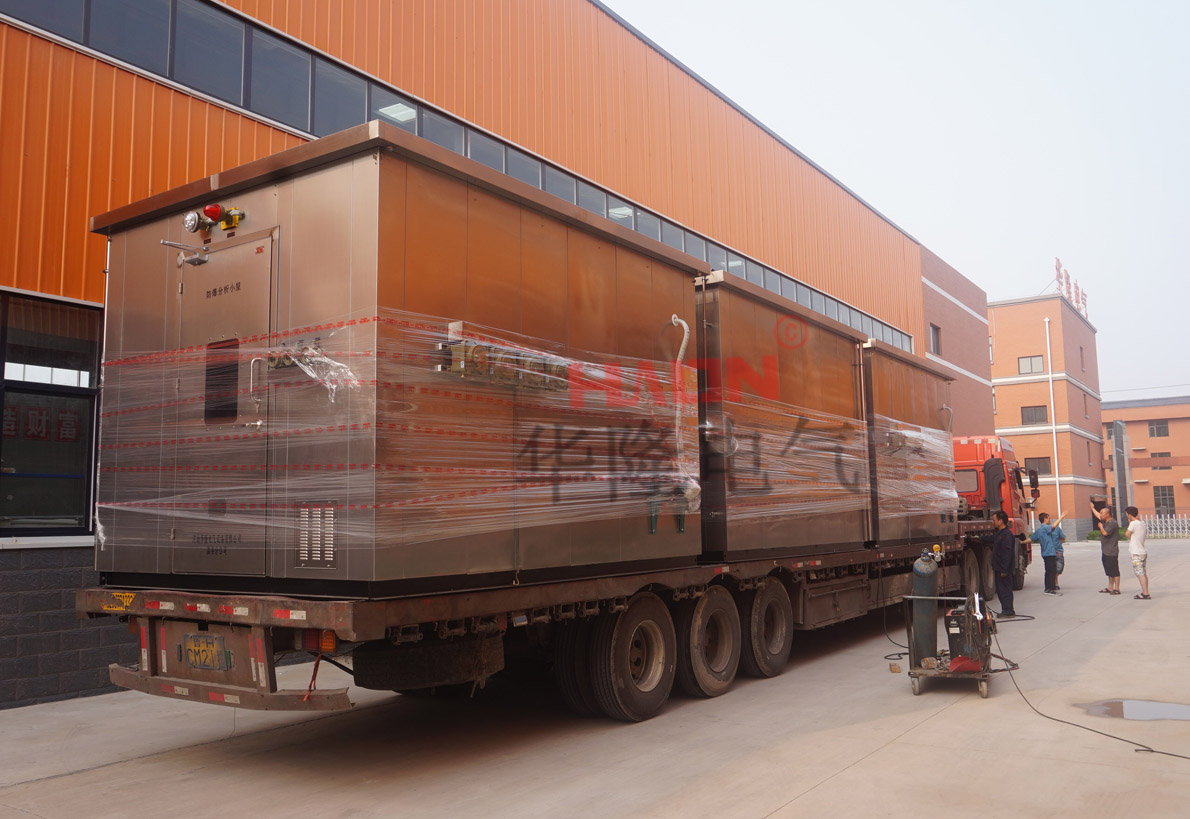

在线分析小屋

防爆小屋主要技术功能特点

1.全封闭系统,为现场分析创造最安全环境。
2.整体防爆功能。
3.高质量的报警信号输出(DCS)
4.防尘、防水
5.防静电、防火花功能。
6.恒温、恒湿功能。
7.防振动功能。
8.隔离环境污染功能。
9.抗环境腐蚀功能、抗现场干扰。
10.整体接地,接地电阻<4Ω。
11.防爆等级:ExdⅡBT4~ExdⅡCT6,制作等级根据用户要求而定。
12在线监测分析小屋内浓度超限(25%LEL)时声光报警
13.电源:220VAC±10%,50Hz,20A
14.防护等级:≥IP56E:内压力正常值:30 -100Pa

防爆型-VOCs在线分析配电小屋系统集成是爆炸性环境下使用的油品、有毒气体在线分析仪的载体,应用于石油、化工装置现场油品及相关液体、气体、水质的自动分析系统,防爆等级和设计结构均满足于国家防爆标准。可为优化工艺操作及时提供准确的依据,降低能耗,极大的提高生产效率;提高了油品质量、环境质量,为石油、化工行业带来了巨大的经济利益和节约了生产成本。石油化工行业分析小屋的防爆标志均大于或等于ExdeibmbpIICT4Gc,它采用了拥有自主知识产权的结构独特的一体化不锈钢材料,按照设计院和用户要求制作全密闭式快速取样流路结构和高速高精度微处理器及专用软件检测控制,具有安装调试简单、维护量小的特点。在国内特大型石化企业各种工艺环境已有多年成功应用的范例。

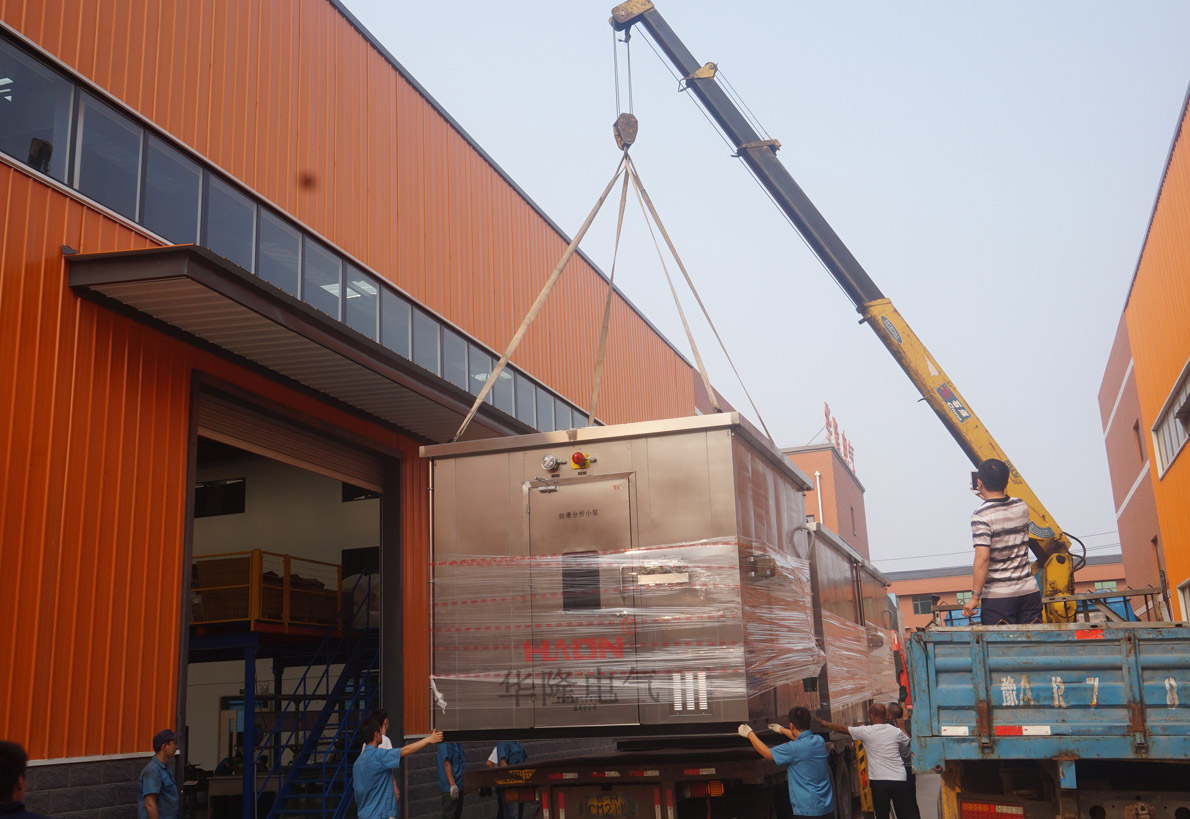

分析小屋
